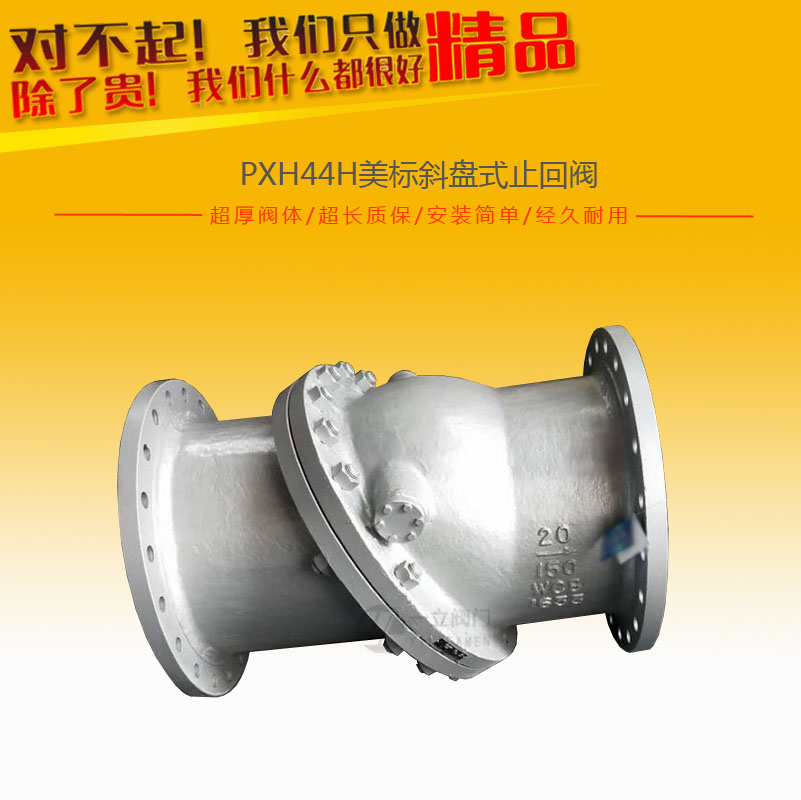

PXH44H美標斜盤式止回閥
- 產品介紹： PXH44H斜盤式止回閥是將我公司多年的閥門生產技術結合國外先進產品設計開發的一種新型止回閥，其主要優點是克服旋啟式止回閥、升降式上回閥在工況下產生的撞擊、水擊
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內(nei)外閥門行(xing)業引領者
- 全國服務(wu)熱線：
0577-67313796
國內(nei)外閥門行(xing)業引領者
0577-67313796
產品介紹(shao)：
PXH44H斜盤式止回閥是將我公司多年的閥門生產技術結合國外先進產品設計開發的一種新型止回閥，其主要優點是克服旋啟式止回閥、升降式上回閥在工況下產生的撞擊、水擊現象，實現無撞擊操作。
結構特點：
雙(shuang)偏(pian)心閥(fa)瓣，關閉時閥(fa)痤與密(mi)封面(mian)逐步(bu)接觸，達到無撞擊、無噪聲工作。
微彈(dan)性(xing)金屬閥(fa)座，密封性(xing)能好。
蝶式閥(fa)瓣設計(ji)，開關迅(xun)速、靈敏，使用壽命長。
斜(xie)盤式結構使流體通道呈(cheng)流線型，流阻小，有節能效果。
產品零部件(jian)材質(zhi)：
|
代碼 |
閥體 |
閥(fa)瓣 |
密封(feng)座 |
|
|
CF8 |
CF8+STL |
0Cr19Ni9 |
PTFE |
|
|
R |
CF8M |
CF8M+STL |
0Cr17Ni12Mo2 |
|
|
K |
CF3 |
CF3+STL |
00Cr19Ni11 |
|
|
J |
CF3M |
CF3M+STL |
00Cr17Ni14Mo2 |
|
|
E |
CN7M |
CN7M+STL |
20號合金 |
|
|
C |
WCB |
WCB+13Cr |
0Cr19Ni9 |
|
|
D |
LCB |
CF8+STL |
0Cr19Ni9 |
|
產品(pin)性(xing)能(neng)比較：
|
性能 |
旋啟(qi)式止(zhi)回(hui)閥 |
斜盤式無撞擊止回閥 |
|
關閉(bi)力(li) |
大 |
小（是前(qian)者的約1/5～1/8） |
|
撞擊力 |
大 |
無 |
|
密封(feng)性 |
按API 598允許泄漏 |
可實現零(ling)泄漏 |
|
流阻 |
大（流(liu)阻系數ξ=1.3～2.5） |
小（流阻系數ξ=0.18～0.6） |
|
流(liu)通能力 |
小(流量系(xi)數Cv=76) |
大(流量系(xi)數Cv=154～333) |
|
重量 |
較(jiao)大 |
較小（是前者的約(yue)80%） |
