產品簡介：
H44J旋啟式襯膠止回閥是一種依靠介質本身的流動而自動啟、閉閥瓣用來阻止介質逆向流動的自動閥門。專用于控制腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，具有強度高、耐腐蝕性能好的特點；適用于不同工作溫度和流體管路，防止各類管路或設備上的介質逆流的單向啟閉。
產品用途：
H44J旋啟(qi)式襯膠止(zhi)回閥(fa)專用(yong)于(yu)控制非腐(fu)蝕性或(huo)一般腐(fu)蝕性介(jie)質，閥(fa)體內(nei)腔表面無襯里或(huo)覆(fu)有可供選擇的各種橡(xiang)膠、適(shi)用(yong)于(yu)不同工作溫度和液體管路(lu)。
H44J旋啟式襯(chen)膠止(zhi)回閥屬于(yu)一(yi)種自動閥門，其(qi)主要作用是防止(zhi)介(jie)質倒(dao)流(liu)、泵及驅動電動機反轉，以及容器介(jie)質的泄(xie)放。止(zhi)回閥還(huan)可用于(yu)給其(qi)中(zhong)的壓力可能升至(zhi)超過系(xi)統壓的輔助系(xi)統提供補給的管路上。
H44J旋啟式襯膠止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升降式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。旋啟式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。

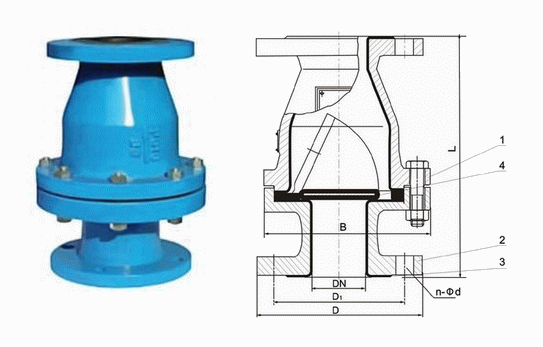

外形結構圖：
連接尺寸：
|
公(gong)稱通(tong)徑 |
標準值 |
參考值 |
|||||||||
|
DN（mm） |
NPS |
L1 |
D |
D1 |
D2 |
f |
b |
Z-Φd |
B |
H |
WT(Kg) |
|
PN1.0MPa |
|||||||||||
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-Φ14 |
105 |
55 |
5 |
|
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-Φ14 |
115 |
58 |
7 |
|
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-Φ14 |
128 |
60 |
9 |
|
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-Φ18 |
145 |
75 |
11 |
|
40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
160 |
82 |
13.5 |
|
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-Φ18 |
178 |
95 |
18 |
|
65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-Φ18 |
205 |
105 |
22 |
|
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
4-Φ18 |
230 |
120 |
28 |
|
100 |
4 |
350 |
215 |
180 |
155 |
3 |
22 |
8-Φ18 |
255 |
135 |
34 |
|
125 |
5 |
400 |
245 |
210 |
185 |
3 |
24 |
8-Φ18 |
305 |
158 |
58 |
|
150 |
6 |
480 |
280 |
240 |
210 |
3 |
24 |
8-Φ23 |
345 |
180 |
72 |
|
200 |
8 |
495 |
335 |
295 |
265 |
3 |
26 |
8-Φ23 |
415 |
215 |
150 |
|
250 |
10 |
622 |
390 |
350 |
320 |
3 |
28 |
12-Φ23 |
490 |
240 |
165 |
|
PN1.6MPa |
|||||||||||
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
110 |
55 |
6 |
|
|
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
120 |
58 |
7.8 |
|
|
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
135 |
60 |
10 |
|
|
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
150 |
75 |
12.5 |
|
|
40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
165 |
82 |
14.5 |
|
|
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
185 |
95 |
19.5 |
|
|
65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
20 |
210 |
105 |
25.5 |
|
|
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
235 |
120 |
30 |
|
|
100 |
4 |
350 |
215 |
180 |
155 |
3 |
24 |
260 |
135 |
36 |
|
|
125 |
5 |
400 |
245 |
210 |
185 |
3 |
26 |
310 |
158 |
62 |
|
|
150 |
6 |
480 |
280 |
240 |
210 |
3 |
28 |
350 |
180 |
78 |
|
|
200 |
8 |
495 |
335 |
295 |
265 |
3 |
30 |
420 |
215 |
156 |
|
|
250 |
10 |
600 |
405 |
355 |
320 |
3 |
32 |
505 |
240 |
172 |
|
產品特點：
止(zhi)回(hui)閥(fa)又稱為逆(ni)(ni)流(liu)閥(fa)、逆(ni)(ni)止(zhi)閥(fa)、背壓閥(fa)、單向閥(fa)。止(zhi)回(hui)閥(fa)是(shi)一(yi)種依靠介(jie)(jie)質本(ben)身的(de)流(liu)動(dong)產生的(de)力而(er)自動(dong)開啟和關閉的(de)閥(fa)瓣(ban)用來阻止(zhi)介(jie)(jie)質逆(ni)(ni)向流(liu)動(dong)的(de)自動(dong)閥(fa)門(men)。
法蘭連(lian)接止回閥(fa)
設計與制造符合中(zhong)國國家標(biao)準
基本結構形成(cheng)：旋(xuan)啟式，直通升降式
襯里：橡膠
公稱壓力：PN1.0~1.6(MPa)
公稱通(tong)徑(jing)：DN15~500(mm)
基本型號：H44J-6、H44J-10、H44J-16、H44J-6Q、H44J-10Q、H44J-16Q、H44J-6C、H44J-10C、H44J-16C、H44J-6P、H44J-10P、H44J-16P
安裝(zhuang)注(zhu)意事項：
放(fang)置管(guan)道時(shi)應注意使對夾式止(zhi)回閥的(de)通過方向與流體流向一致；
安(an)裝(zhuang)在垂(chui)直放置(zhi)的(de)管路(lu)(lu)中。對(dui)于水平放置(zhi)的(de)管路(lu)(lu)，垂(chui)直放置(zhi)對(dui)夾式止回(hui)閥(fa)；
在(zai)對夾式止回閥(fa)和(he)蝶閥(fa)之(zhi)間(jian)使用一個伸縮管，千萬不要(yao)將其(qi)與其(qi)它(ta)閥(fa)門直接相連；
在(zai)閥(fa)板(ban)操作半徑(jing)范圍內，避免加入(ru)管接頭和(he)阻塞物；
不要在對夾(jia)式止回閥的前(qian)面(mian)(mian)或者后面(mian)(mian)安裝一個變徑管(guan)；
在彎頭附近安裝對(dui)夾式止(zhi)回閥(fa)時，要(yao)注意(yi)留(liu)有足夠大的(de)空間(jian)；
在水泵出口(kou)安裝對夾式止回閥時，至少(shao)流出六倍閥門直(zhi)徑的(de)空(kong)間(jian)以保證蝶(die)板最(zui)終受到流體(ti)作用。
咨詢(xun)：H44J旋啟式(shi)襯膠止(zhi)回(hui)閥(fa)
