產品介紹：
排泥閥又名(ming)蓋閥，常用(yong)于城(cheng)市(shi)水廠、污水處理廠的沉(chen)淀池底排放(fang)污泥用(yong)。

排泥閥的適用介質為原生污水，介質的溫度一般應小于50℃，其工作水深小于10米。排泥閥也用于水處理工廠做為排放水池內的污泥及廢水。排泥閥為角型結構，內部的尼龍強化橡膠隔膜，可供長期使用排泥閥。
J744X、J644X液壓(氣動)角式快開排泥閥是一種由液壓源或氣動源作執行的角型截止類閥門。通常成排安裝在沉定池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥液壓缸之活塞為L形皮碗，密封性能好，經久耐用，閥門密封副亦橡膠密封，無泄漏。還可通過電動二位四通換向電磁閥實現遠程控制。操作方便，安全可靠。

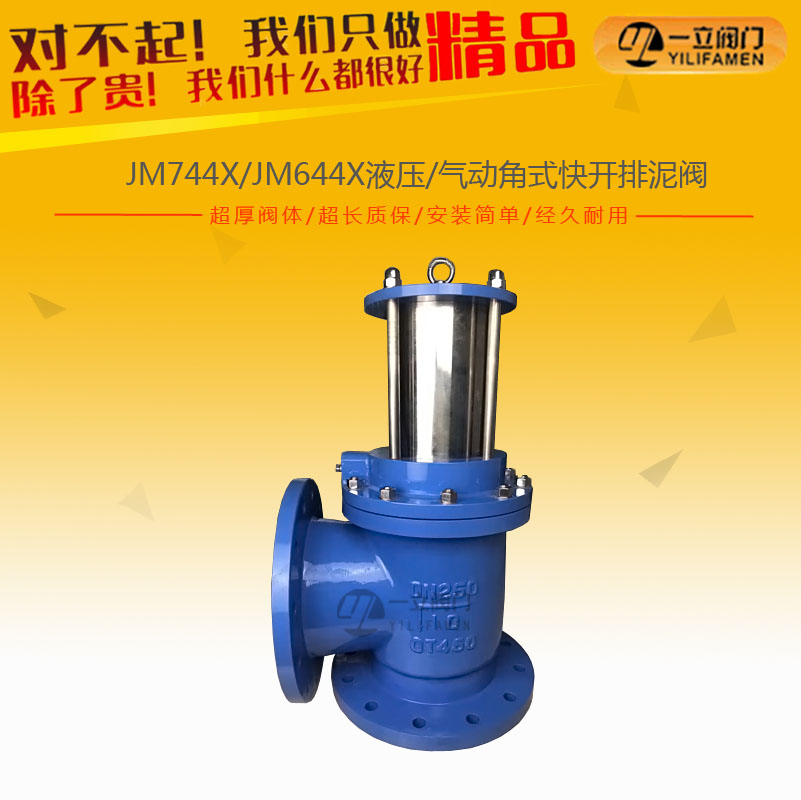

JM744X、JM644X隔膜式液壓、氣動快開排泥閥，是一種由液壓源或氣動源作執行機構的角型截斷類閥門通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。 隔膜式液壓、氣動快開排泥閥由尼龍強化橡膠隔膜將閥門分為兩個腔室，接通液壓或氣動源，采用電動或手動二位四通換向閥控制，實現快速排泥。該閥將隔膜代替活塞無運動摩擦，更適用于泥漿等顆粒介質，大大提高了閥門的使用壽命。排泥閥一般常用于城市水廠，污水處理廠的沉淀池底排放污泥用，一般與啟閉機配套使用，排泥閥的適用介質為原生污水，介質的溫度一般應小于50℃，其中作水深小于10米。常用的型號一般有以下幾種：J744X、J644X型，100S角式隔膜型、JM744、JM644X型。工作原理及性能：J644X/J744X氣動、液壓角式快開型設計合理，使用方便，密封性能好，經久耐用，該閥利用液壓缸和角式截止閥兩部分組成，液壓缸作為動力帶動閥板升降，開啟一般只需3秒鐘，可清理水池內泥沙和污物，清理后關閉閥板，無滲漏，維修方便，壽命可達2年以上，經用戶反饋信息，使用壽命右達5年之久， J744X/J644X角式排泥閥必須配有機房，氣（水）泵，換向閥可遠距離控制排泥閥開關，一般水池可裝2-10臺一排安裝，同時啟動開關，驅動液可用清水或氣，本產品可節省人力物力，有很大的經濟效益是理想產品。

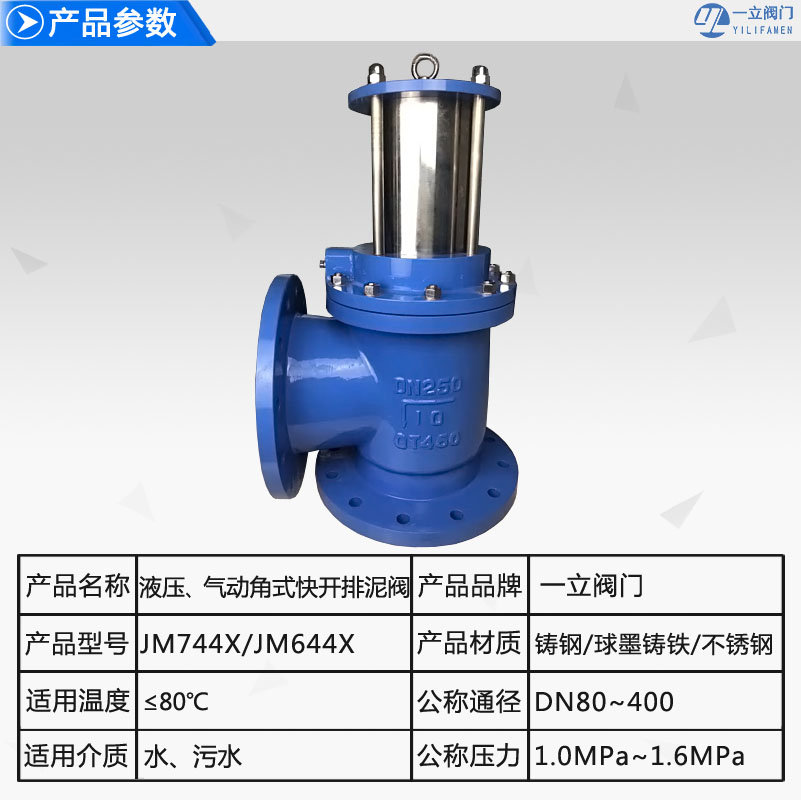

技術參數：


公稱壓力: 0.6MPa、1.0MPa

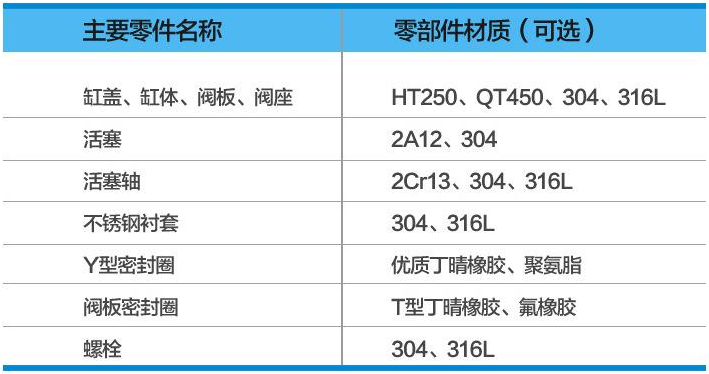

主要零件材料：


結構(gou)特點：

閥蓋自(zi)帶螺桿，水深度淺時可直(zhi)接(jie)用(yong)手(shou)柄操作；閥板成錐拱形，自(zi)帶導(dao)向，開啟操作力小；螺桿及密(mi)封面采用(yong)錫青(qing)銅，耐腐(fu)、耐磨。可與手(shou)電兩(liang)用(yong)啟閉(bi)機配套(tao)使用(yong)進(jin)行(xing)微機控(kong)制(zhi)。

膜片式(shi)液壓(ya)(ya)、氣動(dong)(dong)快開(kai)排(pai)(pai)泥(ni)(ni)閥(fa)一般有液壓(ya)(ya)排(pai)(pai)泥(ni)(ni)閥(fa)和氣動(dong)(dong)角(jiao)式(shi)排(pai)(pai)泥(ni)(ni)閥(fa)兩種。該(gai)閥(fa)的(de)主要特點是采用雙室隔膜傳動(dong)(dong)機構替代活塞(sai)式(shi)，無運(yun)動(dong)(dong)磨損(sun)。排(pai)(pai)泥(ni)(ni)閥(fa)由液壓(ya)(ya)缸和角(jiao)式(shi)截(jie)止閥(fa)組合而成，液壓(ya)(ya)缸內動(dong)(dong)力帶(dai)動(dong)(dong)瓣升(sheng)降，使閥(fa)體通(tong)道(dao)開(kai)或閉，以達到流體通(tong)斷(duan)。

液壓(ya)缸(gang)的活塞密封(feng)件為L型皮碗。閥(fa)(fa)瓣與閥(fa)(fa)座為軟密封(feng)。排泥(ni)閥(fa)(fa)采用(yong)液動(dong)、氣動(dong)角式快開排泥(ni)閥(fa)(fa)或手動(dong)二(er)位四(si)通換向閥(fa)(fa)集中(zhong)控(kong)制。

工(gong)作原理(li)：

排(pai)(pai)泥閥(fa)由(you)閥(fa)體、液(ye)壓(ya)缸(gang)、活塞、閥(fa)桿、閥(fa)瓣組成，液(ye)壓(ya)缸(gang)是(shi)液(ye)體工(gong)具。液(ye)體作為動(dong)力，活塞、閥(fa)桿作為開關。排(pai)(pai)泥閥(fa)必須配用手動(dong)換(huan)方閥(fa)或電(dian)磁閥可遠距離控制排泥閥開關。

排泥閥是一種由液壓源作執行機構的角式截止閥類閥門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。
JM644X/JM744X氣動、液壓角式快開型設計合理，使用方便，密封性能好，該閥利用液壓缸和角式截止閥兩部分組成，液壓缸作為動力帶動閥板升降，開啟一般只3秒鐘，可清理水池內泥沙和污物，清理后關閉閥板，無滲漏，維修方便， J744X/J644X角式排泥閥須配有機房，氣（水）泵，換向閥可遠距離控制排泥閥開關，一般水池可裝2-10臺一排安裝，同時啟動開關，驅動液可用清水或氣，本產品可節省人力物力，有經濟效益是理想產品。

結構外形：


連接尺寸：

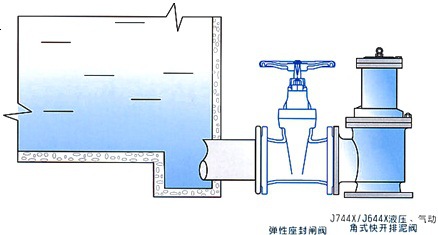

安裝位置示意圖：


安裝須知：

排泥(ni)閥的(de)安裝(zhuang)(zhuang)應考(kao)慮(lv)有排除管內沉積物及檢修時放空污物的(de)場所，排泥(ni)閥應安裝(zhuang)(zhuang)在(zai)原管線(xian)的(de)點，并選用與排污水流成切(qie)線(xian)的(de)排泥(ni)三通(tong)，還應考(kao)慮(lv)到排放過程中沖(chong)刷對附件(jian)基(ji)礎(chu)的(de)影響，排泥(ni)閥安裝(zhuang)(zhuang)完(wan)畢后應及時關閉(bi)。

因排泥(ni)(ni)閥的(de)支管(guan)(guan)可能(neng)(neng)在主(zhu)管(guan)(guan)的(de)左側排放(fang)也可能(neng)(neng)在主(zhu)管(guan)(guan)的(de)右側排放(fang)，所以，在為用(yong)戶簽定(ding)加工排泥(ni)(ni)閥的(de)合同時，要特(te)別注意(yi)排放(fang)方向(xiang)，即主(zhu)管(guan)(guan)道承(cheng)口的(de)朝(chao)向(xiang)。
