產品概述：

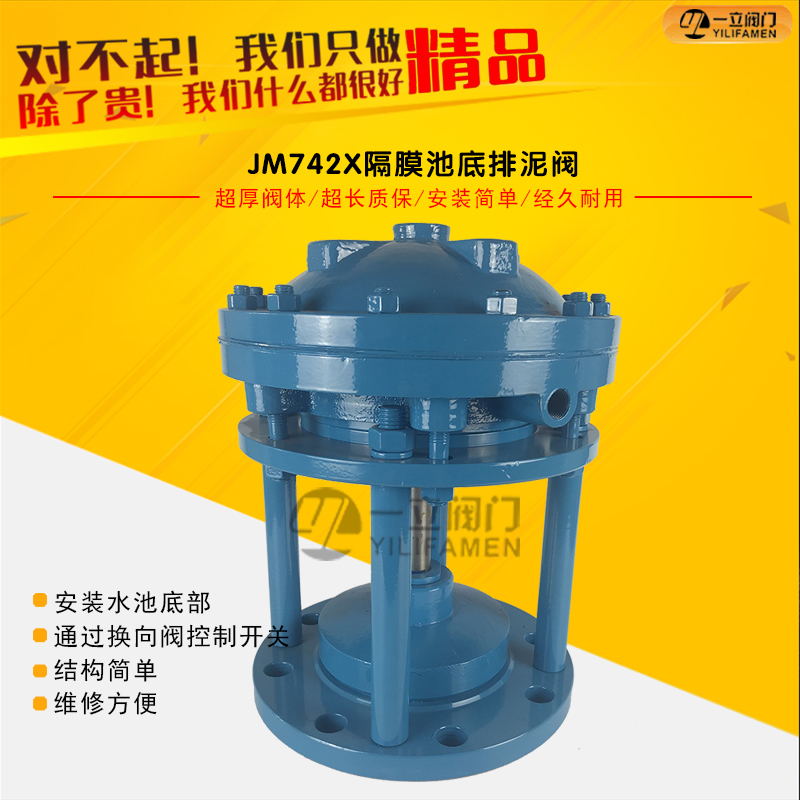

JM742X隔膜式池底排泥閥用于自(zi)來水(shui)(shui)公(gong)司或其(qi)他公(gong)司的(de)各類水(shui)(shui)池、排除(chu)內泥沙。

結構及工作原理：
隔膜式池底排泥閥由閥(fa)體，上(shang)下(xia)隔膜(mo)腔(qiang)、膜(mo)片、閥(fa)桿組成(cheng)。上(shang)下(xia)隔膜(mo)腔(qiang)作為液體工具，液體作為動力，膜(mo)片、閥(fa)桿作為開關。開啟只需一分(fen)鐘打開閥(fa)板。此(ci)閥(fa)必須(xu)利用手動換方閥(fa)或電磁閥(fa)可(ke)(ke)遠距離控制排泥閥(fa)開關。隔膜(mo)式池底排泥閥(fa)密封(feng)性強、開關性能好(hao)，檢修(xiu)方便，使用壽命可(ke)(ke)達五年以上(shang)。

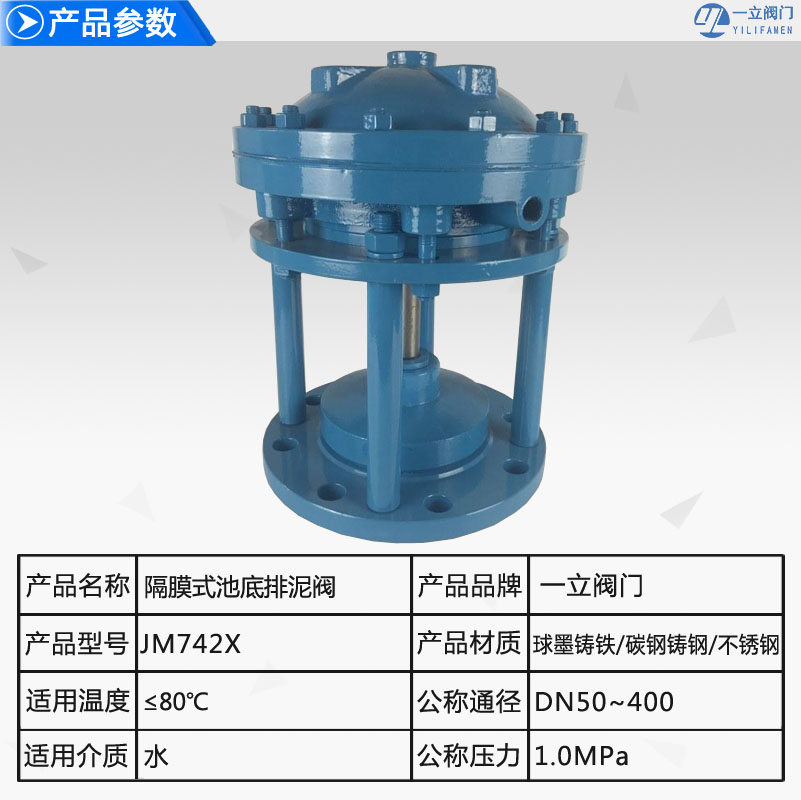

技術參數：
1. 工作壓力：1.0Mpa
2. 介質：水
3.使用溫度：常溫
4.隔膜室工作壓力：0.3-1.0
5.隔膜室工作液：氣、清水

零部件材料：

閥體：HT200
隔膜上腔：HT200
隔膜下腔：HT200
閥板：HT200
閥桿：不銹鋼
拼帽：A3鋼
隔膜片：耐磨(mo)丁晴橡膠和(he)尼(ni)龍

安裝結構圖：

主要外形連接尺寸：

安裝示意圖：
