產品概述(shu)：
ZSFG型雨淋(lin)報(bao)警(jing)閥是(shi)一種采用杠桿式閥辨組件具有防復位功能的(de)單(dan)向(xiang)閥，有機械傳動、電動、手動等多(duo)種開啟方法，在向(xiang)噴(pen)水系(xi)(xi)(xi)統管網供水的(de)同時，聲(sheng)光(guang)報(bao)警(jing)系(xi)(xi)(xi)統發出信號，達到報(bao)警(jing)、控火、滅火的(de)目的(de)。用于(yu)干、濕式雨淋(lin)報(bao)警(jing)滅火系(xi)(xi)(xi)統，也可(ke)以和泡(pao)沫系(xi)(xi)(xi)列組成(cheng)泡(pao)沫噴(pen)淋(lin)滅火系(xi)(xi)(xi)統。
主要結構(gou)和工作(zuo)原(yuan)理：
ZSFG型雨(yu)(yu)淋閥(fa)(fa)由閥(fa)(fa)體、閥(fa)(fa)蓋、閥(fa)(fa)瓣(ban)組(zu)(zu)件(jian)，控(kong)制腔(qiang)組(zu)(zu)件(jian)、緊急手動(dong)(dong)站、泄水(shui)閥(fa)(fa)、管路附件(jian)、壓(ya)(ya)力(li)表、水(shui)力(li)警鈴和電(dian)磁閥(fa)(fa)等組(zu)(zu)成(cheng)。杠桿式閥(fa)(fa)瓣(ban)組(zu)(zu)件(jian)將雨(yu)(yu)淋閥(fa)(fa)隔成(cheng)上(shang)、下(xia)兩個通(tong)道，上(shang)方與自(zi)動(dong)(dong)噴水(shui)滅火系統(tong)(tong)管網相通(tong)，平(ping)時、上(shang)通(tong)道與自(zi)動(dong)(dong)噴水(shui)滅火系統(tong)(tong)管網中(zhong)無水(shui)，控(kong)制腔(qiang)內與供(gong)水(shui)系統(tong)(tong)管路壓(ya)(ya)力(li)基(ji)本(ben)平(ping)衡(heng)時，閥(fa)(fa)瓣(ban)處于密封狀態(tai)（即(ji)伺應狀態(tai)）。一旦控(kong)制腔(qiang)壓(ya)(ya)力(li)下(xia)降(jiang)，閥(fa)(fa)瓣(ban)組(zu)(zu)件(jian)就會自(zi)動(dong)(dong)打開，控(kong)制爪(zhua)落在閥(fa)(fa)座上(shang)，使閥(fa)(fa)瓣(ban)不能復(fu)位，供(gong)水(shui)系統(tong)(tong)持(chi)續供(gong)水(shui)，符合(he)自(zi)動(dong)(dong)噴水(shui)滅火系統(tong)(tong)管網上(shang)的(de)噴頭噴水(shui)的(de)需要(yao)，達到(dao)控(kong)火、撲滅火災的(de)目的(de)。
將控制(zhi)腔壓力下(xia)降使閥(fa)瓣自(zi)動(dong)打開有電(dian)動(dong)、手動(dong)和自(zi)動(dong)三種方(fang)式(shi)，因此ZSFG型雨淋閥(fa)與配套件(jian)可(ke)組(zu)成多種報警滅火系統：
1. 電控(kong)雨淋閥報警滅火系統(tong)：
由ZSFG型雨淋閥與電磁閥，開(kai)(kai)式(shi)噴(pen)頭和(he)電子(zi)火(huo)警(jing)(jing)探(tan)測裝(zhuang)置等組(zu)成(cheng)，閥瓣處于(yu)伺(si)應狀(zhuang)態，電子(zi)火(huo)警(jing)(jing)探(tan)測裝(zhuang)置分布在保護(hu)區(qu)關(guan)鍵部位并形成(cheng)網絡和(he)電控柜(ju)(ju)（箱）邊連接，當火(huo)災區(qu)發(fa)(fa)生(sheng)(sheng)時，電子(zi)火(huo)警(jing)(jing)探(tan)測裝(zhuang)置發(fa)(fa)生(sheng)(sheng)信(xin)號(hao)，電控柜(ju)(ju)（箱）處理后，電磁閥打(da)開(kai)(kai)，控制腔(qiang)壓力下降(jiang)，閥瓣組(zu)件打(da)開(kai)(kai)同時發(fa)(fa)生(sheng)(sheng)聲光(guang)報警(jing)(jing)信(xin)號(hao)，供(gong)水系統向(xiang)保護(hu)區(qu)的(de)管(guan)網供(gong)水，開(kai)(kai)式(shi)噴(pen)頭噴(pen)水滅火(huo)，實施自動(dong)噴(pen)水滅火(huo)的(de)功(gong)能。
2. 濕式控制雨淋閥報警滅火(huo)系(xi)統：
由ZSFG型雨淋(lin)閥(fa)與閉(bi)式噴頭(tou)組成：平時，供水(shui)(shui)管(guan)路與裝(zhuang)有閉(bi)式噴頭(tou)的(de)自(zi)(zi)動(dong)噴水(shui)(shui)滅(mie)火系統管(guan)網內充(chong)滿(man)水(shui)(shui)源，當火災發生時，保護(hu)區的(de)閉(bi)式噴頭(tou)的(de)熱(re)敏感元件受熱(re)爆破或脫落(luo)，噴頭(tou)開始噴水(shui)(shui)，管(guan)路壓力(li)下降帶動(dong)控制腔壓力(li)下降，閥(fa)瓣自(zi)(zi)動(dong)打開，供水(shui)(shui)系統持續向管(guan)網供水(shui)(shui)同(tong)時發出聲光報警信號，噴頭(tou)連接續噴水(shui)(shui)達到自(zi)(zi)動(dong)噴水(shui)(shui)滅(mie)火的(de)目的(de)。
3. 干(gan)式控制雨淋閥報警滅(mie)火系統：
由ZSFG型(xing)雨淋閥(fa)、開(kai)式噴(pen)(pen)(pen)頭、閉(bi)式火(huo)警探測器(qi)、空壓(ya)(ya)機、空氣(qi)維護裝置、壓(ya)(ya)力開(kai)關(guan)和電(dian)磁閥(fa)、電(dian)控(kong)箱等組(zu)(zu)成，自動噴(pen)(pen)(pen)水(shui)(shui)滅(mie)火(huo)系統(tong)管(guan)網平(ping)時(shi)無水(shui)(shui)，但充滿一定氣(qi)壓(ya)(ya)的(de)空氣(qi)，在氣(qi)壓(ya)(ya)的(de)控(kong)制(zhi)(zhi)下，控(kong)制(zhi)(zhi)腔(qiang)內有一定的(de)壓(ya)(ya)力使閥(fa)瓣(ban)組(zu)(zu)件(jian)關(guan)閉(bi)處于伺應狀態(tai)。閉(bi)式探測器(qi)的(de)熱(re)(re)敏感元件(jian)受熱(re)(re)影響爆破(po)或(huo)脫(tuo)落(luo)，管(guan)網氣(qi)壓(ya)(ya)立(li)即下降，壓(ya)(ya)力開(kai)關(guan)轉(zhuan)換成電(dian)信(xin)號(hao)打(da)開(kai)電(dian)磁閥(fa)，控(kong)制(zhi)(zhi)腔(qiang)泄壓(ya)(ya)，閥(fa)瓣(ban)組(zu)(zu)件(jian)打(da)開(kai)供(gong)水(shui)(shui)和同時(shi)發(fa)生聲(sheng)光報警信(xin)號(hao)，開(kai)式噴(pen)(pen)(pen)頭持續噴(pen)(pen)(pen)水(shui)(shui)達(da)到自動噴(pen)(pen)(pen)水(shui)(shui)滅(mie)火(huo)的(de)目的(de)。
4. ZSFG型雨淋(lin)閥也可和泡(pao)沫系(xi)統組成或泡(pao)沫噴淋(lin)報警滅火系(xi)統。

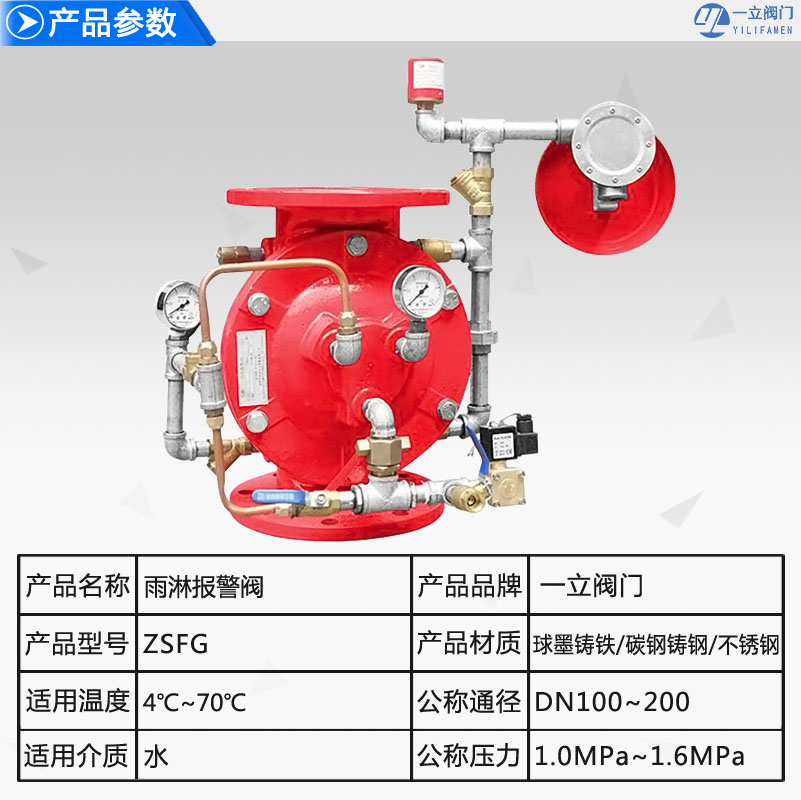

技術參數：
|
產品名稱
|
ZSFG雨淋報警閥
|
|
產品型號
|
ZSFG
|
|
公稱通徑
|
DN100-200mm
|
|
壓力范圍
|
1.0-1.6MPa
|
|
閥體材質
|
鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼
|
主要性能和主要用途：
|
額定工(gong)作壓(ya)力(li):
|
1.2～1.6MPa
|
|
密封試驗(yan)壓力:
|
2.4～3.2MPa
|
|
報警性能:
|
≥0.14MPa靜水壓(ya)時(shi)
|
≤DN150 15s以內打開
|
|
≥DN200 60s以內打開
|
|
報警口(kou)壓力≥0.05MPa
|
|
管道法(fa)蘭標準:
|
GB9112凸面1.6MPa （GB9113.3）
|
|
產(chan)品標準號:
|
GB5135.5—2003
|
供水壓力(li)與(yu)使用高度(mm)：
|
使用調度(du)
|
供水壓力 (MPa)
|
0.14
|
0.20
|
0.30
|
0.35
|
0.40
|
0.50
|
0.60
|
0.70
|
0.80
|
0.90
|
1.00
|
1.10
|
1.20
|
|
DN100
|
1.5
|
1.7
|
2.2
|
2.9
|
3.3
|
4.2
|
5.3
|
6.0
|
6.9
|
7.5
|
8.9
|
10.0
|
11.3
|
|
DN150
|
2.2
|
2.7
|
3.5
|
4.4
|
5.3
|
7.1
|
8.9
|
10.2
|
11.5
|
12.9
|
14.7
|
16.4
|
17.7
|
|
DN200
|
2.7
|
3.5
|
4.7
|
5.7
|
7.3
|
9.7
|
12.0
|
14.1
|
16.0
|
17.7
|
20.7
|
22.4
|
23.3
|
工作環境溫度與(yu)安裝型(xing)式：
|
雨淋噴淋系(xi)統
|
工作環(huan)境溫度(du)
|
安裝型式(shi)
|
|
干式噴淋系統
|
有(you)冰凍(dong)地區在4°C以上的室內
|
垂直
|
|
濕(shi)式噴淋系(xi)統(tong)
|
4°～70°C
|

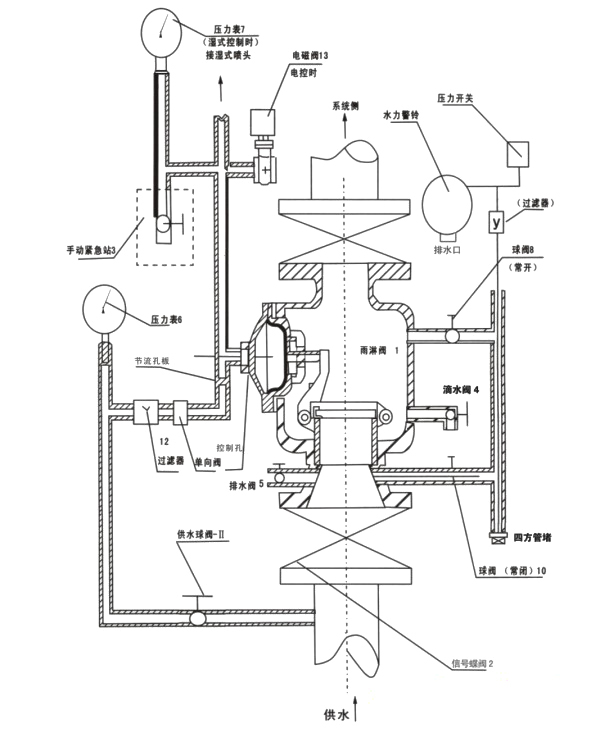

產品組成零部件：
主要外形和邊接尺寸：
|
型號規格(ge)
|
法蘭外徑 D
|
法(fa)蘭螺孔中心 D1
|
閥體(ti)高度 H
|
螺孔直徑 N—Φ
|
雨(yu)淋閥外形
|
|
長
|
寬
|
高
|
|
ZSFG—100
|
220
|
180
|
345
|
8—18
|
585
|
420
|
610
|
|
ZSFG—150
|
285
|
240
|
365
|
8—22
|
595
|
440
|
660
|
|
ZSFG—200
|
340
|
295
|
460
|
12—22
|
825
|
460
|
715
|
安裝與調試：
1. 安裝：
1） ZSFG型(xing)雨(yu)淋(lin)閥(fa)安(an)裝前(qian)須進行密封試驗，試驗步驟是：二倍額定工(gong)作壓力的靜水壓保(bao)持(chi)五分鐘后，無滲漏變形(xing)，自鎖和(he)復位機構性能好(hao)，并仔(zi)細(xi)閱讀使用說(shuo)明書(shu)，對照工(gong)作環(huan)境(jing)溫度、施(shi)工(gong)要求和(he)介(jie)質等是否(fou)符合，方可投入安(an)裝。
2）安(an)裝(zhuang)(zhuang)前，供水(shui)系(xi)統和自(zi)動噴水(shui)滅火系(xi)統管網的管路，須進行試壓沖洗，驗收合格方能安(an)裝(zhuang)(zhuang)，安(an)裝(zhuang)(zhuang)位置應(ying)考慮維修、保(bao)養的空間(jian)、便于操作。有冰凍的地(di)區(qu)，雨淋閥應(ying)安(an)裝(zhuang)(zhuang)在(zai)有通風(feng)設備的室內，符合管路不(bu)會被凍住。
3）本閥應(ying)垂直安裝(zhuang)在相應(ying)的(de)管路上(shang)，雨(yu)淋閥通管道兩頭，宜(yi)各(ge)安裝(zhuang)一臺(tai)帶有啟閉信號的(de)消防蝶閥，便于操(cao)作，維修和(he)調(diao)試。有ZSXF·D型(xing)的(de)手動蝸輪傳(chuan)動的(de)信號蝶閥配(pei)套。
2. 調試(shi)：
1）排水試(shi)驗：
先查看雨淋閥(fa)（1）排水(shui)閥(fa)（5）在關閉時供水(shui)壓力表（6）的讀數并作出記錄，然后緩(huan)慢打開（5），應(ying)有穩(wen)定的水(shui)流出，此時（6）的讀數略有下降但穩(wen)定，記錄兩讀數的差(cha)，反復測量幾次，其差(cha)不大(da)，說明(ming)供水(shui)正常，如果相差(cha)太大(da)，說明(ming)供水(shui)管路(lu)不暢，重新(xin)檢查有否堵塞。
2）報警試驗(yan)：
關(guan)(guan)閉報(bao)(bao)警管路的球閥（8），打(da)開報(bao)(bao)警試(shi)驗球閥（10），供水管路水直(zhi)接流入水力警鈴(ling)，此時水力警鈴(ling)應發出聲音報(bao)(bao)警，壓力開關(guan)(guan)應有動作。試(shi)驗后打(da)開（8）關(guan)(guan)閉（10），恢復原狀。
3）閥瓣(ban)開啟動能試驗：
閥瓣(ban)應處于伺應狀(zhuang)態：
a. 電(dian)動開啟(qi)(qi)：用電(dian)控裝置使電(dian)磁閥(fa)（13）動作，閥(fa)瓣應能開啟(qi)(qi)（適用于電(dian)控系(xi)統）。
b. 自動(dong)開(kai)(kai)啟：打開(kai)(kai)自動(dong)噴水(shui)滅火系統管網中(zhong)的末端試(shi)水(shui)裝置，閥瓣自動(dong)開(kai)(kai)啟（適用于(yu)濕(shi)式系統）。
c. 打開帶有(you)一定氣壓管網的未(wei)端(duan)試水裝置(zhi)，管網內氣壓下降，壓力開關(guan)發(fa)出信號傳至電控箱，電控箱處理后使電磁閥（13）開啟（適用于干(gan)式系(xi)統）。
以上三(san)項試驗時，水力警鈴、壓力開關都應有動作。
4）復位試驗：
在進(jin)行(xing)閥(fa)(fa)(fa)瓣啟(qi)(qi)動試驗時(shi)，轉(zhuan)(zhuan)到復位(wei)(wei)手柄，應注(zhu)意防復位(wei)(wei)試驗，閥(fa)(fa)(fa)瓣開(kai)啟(qi)(qi)時(shi)，控制(zhi)抓能(neng)否(fou)落(luo)入座(zuo)圈，閥(fa)(fa)(fa)瓣不能(neng)復位(wei)(wei),然后轉(zhuan)(zhuan)動復位(wei)(wei)手柄，閥(fa)(fa)(fa)瓣能(neng)否(fou)復位(wei)(wei)關(guan)閉(bi)，重新處(chu)于伺應狀態。
維修和保養：
1. 雨淋(lin)閥調試(shi)使用后(hou)，應(ying)每(mei)隔一季(ji)度重(zhong)新(xin)做(zuo)一次排水試(shi)驗、報警試(shi)驗、閥瓣開啟(qi)性能試(shi)驗、和復位試(shi)驗，并作好記錄備存。
2. 雨淋閥內的橡膠(jiao)件一般使用壽命為一年半(ban)，應在每季度的試驗(yan)、維修、保(bao)養(yang)中發現有老(lao)化(hua)、蠕化(hua)、變形和損(sun)壞影(ying)響密封時及時更換。
3. 閥座的密封(feng)面應(ying)經常清(qing)洗(xi)和保養(yang)，發(fa)現有輕微損傷時，可用細研磨砂進行磨光修復，損壞嚴重的應(ying)予更換。
4. 配套(tao)的過濾器應作定期檢查(cha)，如個質較差，更應及時定期檢查(cha)，清除附著物，符合管(guan)路(lu)暢通。
5. 已動作過數次(ci)的復(fu)位機(ji)構，應在每季(ji)度檢(jian)(jian)查中作詳(xiang)細檢(jian)(jian)查銷軸是否彎曲損壞，O型圈是否完好(hao)，如有損壞應及(ji)時處理和更換。
6. 配套的電磁閥應每月撿查一次，接受電信號是否動作，發現不正常時，應撿修線路或更換電磁閥。
常見故障及排除方(fang)法：
|
故(gu)障(zhang)現(xian)象(xiang)
|
原因
|
排除方法(fa)
|
|
泄水閥長(chang)期滲漏
|
1. 閥瓣與閥座(zuo)密(mi)座(zuo)面之(zhi)間有雜物附(fu)著。
2. 橡膠密封面變形或損壞。
|
1.清除雜(za)物
2.更換(huan)密(mi)封墊
|
|
復位(wei)手(shou)板(ban)不能復位(wei)，閥瓣(ban)不能密封
|
1.控制爪緊定螺(luo)釘松出。
2.復位桿變形。
3.控制腔余壓太高。
4.復位步驟不(bu)對。
5.控制腔膠膜(mo)破裂。
|
1.擰緊螺釘(ding)。
2.更換(huan)復(fu)位(wei)桿(gan)。
3.控制腔(qiang)泄壓。
4.重(zhong)新按復(fu)位步驟進行。
5.更換(huan)控制(zhi)腔膠膜。
|
|
開啟(qi)后水力警鈴不報警
|
1.報警(jing)口阻塞。
2.報警管路閥(fa)未打開(kai)。
3.過(guo)濾器堵塞。
|
1.清洗(xi)報警(jing)口。
2.打開報警管路閥(fa)門。
3.拆洗過濾(lv)網。
|
包裝、運輸和貯(zhu)存：
1. ZSFG型雨淋閥供貨時包(bao)括主體(ti)、電磁閥、壓力開關(guan)、水力警鈴、緊急手動站(zhan)、壓力表和(he)配套的管路附件。用木箱(xiang)包(bao)裝(zhuang)，主體(ti)由螺栓固定，其它(ta)部件均在(zai)箱(xiang)內固定位置(zhi)，同時附有裝(zhuang)箱(xiang)單，合格證和(he)使(shi)用說明書。
2. 運輸途中木(mu)箱(xiang)應輕搬輕放，切勿拋擲擠(ji)壓，造(zao)成木(mu)箱(xiang)損壞、附件(jian)丟失、管(guan)路變形受損。
3. ZSFG型雨灑閥宜存-10°C～40°C空氣流(liu)通的室內倉(cang)庫。
