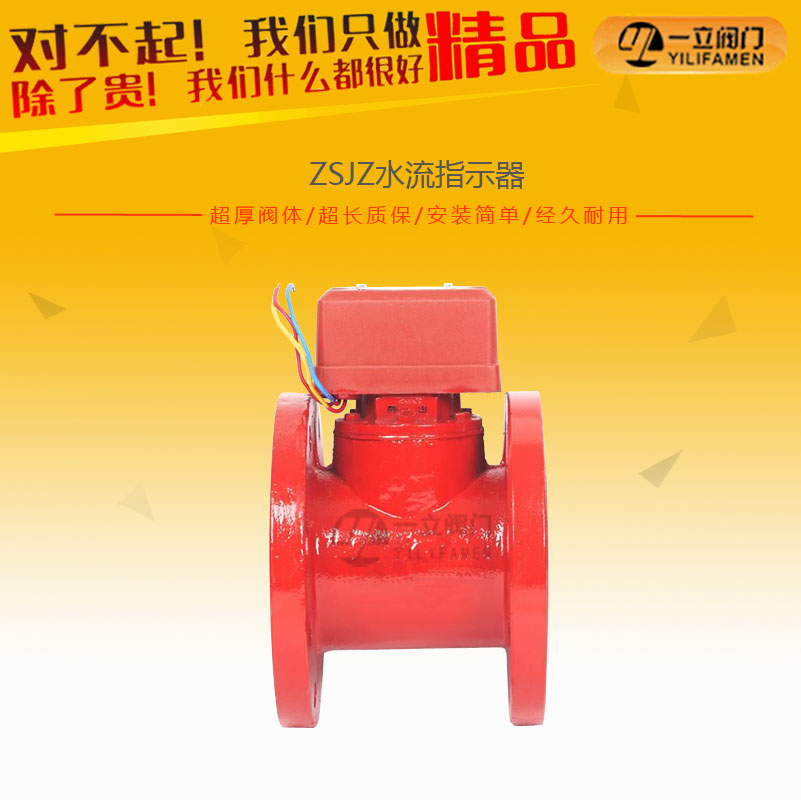

產(chan)品概述：
ZSJZ水(shui)(shui)流指(zhi)(zhi)示(shi)(shi)器(qi)，用(yong)于自(zi)動(dong)噴水(shui)(shui)滅火系(xi)統(tong)，它(ta)可(ke)(ke)以(yi)(yi)安(an)裝在(zai)主供(gong)水(shui)(shui)管或橫桿水(shui)(shui)管上，給出某(mou)一分區域(yu)小(xiao)區域(yu)水(shui)(shui)流動(dong)的(de)電(dian)信(xin)號，此電(dian)信(xin)號可(ke)(ke)送(song)到電(dian)控箱，也可(ke)(ke)用(yong)于啟動(dong)消防(fang)水(shui)(shui)泵的(de)控制開關。有(you)帶延時(shi)電(dian)路(lu)ZSJZ（A型(xing)）和不帶延時(shi)電(dian)路(lu)的(de) ZSJZ(B型(xing))，每種型(xing)號有(you)：DN50-DN300八種規格，供(gong)不同管道使用(yong)。帶延時(shi)電(dian)路(lu)的(de)水(shui)(shui)流指(zhi)(zhi)示(shi)(shi)器(qi)，出廠(chang)時(shi)延遲時(shi)間調為(wei)30s，如(ru)用(yong)戶需(xu)要(yao)其(qi)它(ta)時(shi)間，可(ke)(ke)按要(yao)求供(gong)貨，連接方(fang)法(fa)有(you)：管螺紋、焊接、法(fa)蘭三種型(xing)式供(gong)用(yong)戶選擇。介質溫(wen)度：0～80℃。ZSJZ-||型(xing)水(shui)(shui)流指(zhi)(zhi)示(shi)(shi)器(qi)是自(zi)動(dong)噴淋滅系(xi)統(tong)的(de)組成(cheng)部件，借助于供(gong)水(shui)(shui)管網內的(de)板(ban)式葉片控測(ce)水(shui)(shui)流信(xin)號，并(bing)將水(shui)(shui)流信(xin)號與控制器(qi)連接，以(yi)(yi)啟動(dong)電(dian)報警系(xi)統(tong)或其(qi)它(ta)設(she)備，并(bing)火災發(fa)生(sheng)區域(yu)。水(shui)(shui)流指(zhi)(zhi)示(shi)(shi)器(qi)適用(yong)于濕式、干式、預作用(yong)系(xi)統(tong)。
產品(pin)說明：
水(shui)流指(zhi)示器系列產品，有帶(dai)延(yan)時(shi)電路ZSJZ(A型(xing)(xing)(xing)(xing))和不帶(dai)延(yan)時(shi)電路的ZSJZ(B型(xing)(xing)(xing)(xing)),每種(zhong)型(xing)(xing)(xing)(xing)號有：50、65、80、100、125、150、六(liu)種(zhong)規格(ge)，供不同管道使用，帶(dai)延(yan)時(shi)電路的水(shui)流指(zhi)示器，出廠時(shi)延(yan)遲時(shi)間調(diao)為30s, 連接(jie)方法有：管螺紋(wen)、焊接(jie)、法蘭(lan)三種(zhong)型(xing)(xing)(xing)(xing)式供用戶(hu)選擇。以上(shang)五(wu)圖分別(bie)為螺紋(wen)型(xing)(xing)(xing)(xing)、焊接(jie)型(xing)(xing)(xing)(xing)、溝槽型(xing)(xing)(xing)(xing)、鞍座型(xing)(xing)(xing)(xing)、法蘭(lan)型(xing)(xing)(xing)(xing)。

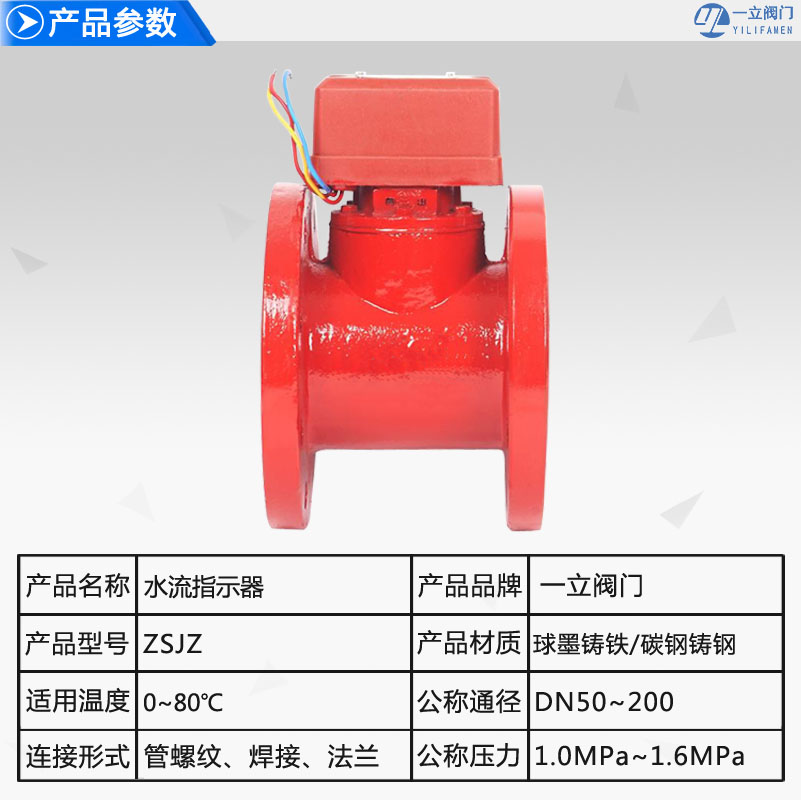

技術參數：
|
產品名稱
|
ZSJZ水流指示器
|
|
產品型號
|
ZSJZ
|
|
公稱通徑
|
DN50-200mm
|
|
壓力范圍
|
1.0-1.6MPa
|
|
閥體材質
|
鑄鐵、球墨鑄鐵、鑄鋼
|
|
安裝連接方式 |
法蘭型 |
鞍座型 |
焊接型 |
絲口型 |
溝槽型 |
|
型號 |
ZSJZ50-ZSJZ200 |
ZSJZ50-ZSJZ150 |
|
公稱通徑 |
DN50 DN65 DN80 DN100 |
DN50-DN150 |
|
（mm） |
DN125 DN150 DN200 |
|
額定工作壓力 |
1.2 |
|
（mpa） |
|
延遲時間 |
2~90 |
|
（s） |
|
靈敏度 |
15<Q<37.5 |
|
（L/min） |
|
觸點容量 |
AC220/3A DC24V/1A常開和常閉各一對 |
①電壓： DC24v
②控制容量：10w
③動作流量： 15-37.5Lmin
④額定工作壓力：1.2Mpa
⑤延遲時間： 2-90s(可調)
⑥耗電：＜200mA(報警時)
結構圖：
連接尺寸：
|
型號
|
公稱(cheng)通徑(jing)
|
H
|
D1
|
D2
|
L
|
Φ
|
|
ZSJZ-I-3-50
|
50
|
160
|
160
|
125
|
150
|
18
|
|
ZSJZ-I-3-65
|
65
|
170
|
180
|
145
|
160
|
18
|
|
ZSJZ-I-3-80
|
80
|
180
|
195
|
160
|
170
|
18
|
|
ZSJZ-I-3-100
|
100
|
195
|
215
|
180
|
180
|
18
|
|
ZSJZ-I-3-125
|
125
|
207
|
245
|
210
|
190
|
18
|
|
ZSJZ-I-3-150
|
150
|
220
|
280
|
240
|
200
|
23
|
安裝(zhuang)與維護：
①ZSJZ型〈螺紋(wen)式〉水(shui)流指示器安裝采用丁(ding)字管(guan)螺紋(wen)連(lian)接(jie)，將丁(ding)字管(guan)中(zhong)間螺紋(wen)同水(shui)流指示器連(lian)接(jie)，其它兩端(duan)同管(guan)道(dao)連(lian)接(jie)，此產品適(shi)用于管(guan)徑50、65、80三種。
②ZSJZ型〈焊接式〉水(shui)流指(zhi)示器(qi)安裝采用(yong)在預定位(wei)置(zhi)，按產(chan)品規格，分別鉆(zhan)孔，然后(hou)將水(shui)流指(zhi)示器(qi)底(di)座取下焊接在管道(dao)上，去(qu)掉(diao)留(liu)在內臂鐵瘤(liu)，鉆(zhan)孔尺寸80以下規格,鉆(zhan)孔 33mm,100以上鉆(zhan)孔48mm。
③ZSJZ型(xing)〈法蘭式〉水流(liu)指示器安裝(zhuang)采用三(san)通法蘭直接同管(guan)(guan)道(dao)法蘭連接，適用于(yu)管(guan)(guan)徑100mm以上，三(san)通管(guan)(guan)長度為180mm。
④接(jie)線(xian)、按線(xian)端(duan)(duan)“+"紅(hong)線(xian)接(jie)電源“+"DC24V,"-"端(duan)(duan)黑線(xian)接(jie)地線(xian)"常開"端(duan)(duan)黃線(xian)接(jie)報(bao)警系統信(xin)號端(duan)(duan)，"公共(gong)點“藍線(xian)為減少引線(xian)可同”+"端(duan)(duan)相接(jie)。
⑤連接水流(liu)(liu)指示器管(guan)路(lu)，符合(he)同前后直管(guan)長度不小于管(guan)路(lu)直徑5倍(bei)，安裝時應(ying)符合(he)水流(liu)(liu)指示器與管(guan)道中心(xin)水平面垂直，銘牌上(shang)的箭頭方(fang)向應(ying)與水流(liu)(liu)方(fang)向一致，水流(liu)(liu)指示口調試(shi)和定期檢查(cha)，可(ke)打開分區未端試(shi)驗(yan)(yan)裝置，放通水流(liu)(liu)進行模(mo)擬試(shi)驗(yan)(yan)，檢查(cha)水流(liu)(liu)指示器是否(fou)改造，若發現(xian)故障、應(ying)分別檢查(cha)水流(liu)(liu)指示器及報警裝置，排除故障，使(shi)系統處于伺服狀態。
