產品介紹：

氣(qi)動(dong)圓(yuan)(yuan)頂閥(fa)是一個(ge)球(qiu)面圓(yuan)(yuan)頂，圓(yuan)(yuan)頂閥(fa)在開(kai)關過(guo)程中，閥(fa)芯與(yu)橡膠密(mi)(mi)封(feng)(feng)(feng)圈(quan)間(jian)保持有約2mm的間(jian)隙，使(shi)閥(fa)芯與(yu)橡膠密(mi)(mi)封(feng)(feng)(feng)圈(quan)可(ke)(ke)以以無(wu)接(jie)(jie)觸的方式(shi)運動(dong)，目的是使(shi)閥(fa)芯與(yu)密(mi)(mi)封(feng)(feng)(feng)圈(quan)之間(jian)不(bu)產生摩擦，減少磨損(sun)。圓(yuan)(yuan)頂閥(fa)的氣(qi)動(dong)執行元件為全封(feng)(feng)(feng)閉回(hui)轉推桿式(shi)氣(qi)缸(gang)，直接(jie)(jie)驅動(dong)圓(yuan)(yuan)頂閥(fa)轉動(dong)，有效(xiao)地防止(zhi)了灰塵進入其中造成磨損(sun)、泄漏(lou)等(deng)現象(xiang)的發生。當圓(yuan)(yuan)頂閥(fa)處于關閉狀態時(shi)，橡膠密(mi)(mi)封(feng)(feng)(feng)圈(quan)充氣(qi)，膨脹緊(jin)緊(jin)地壓在球(qiu)面圓(yuan)(yuan)頂閥(fa)芯上，從而形成一個(ge)非常可(ke)(ke)靠的密(mi)(mi)封(feng)(feng)(feng)環帶，阻止(zhi)了管(guan)道(dao)內物料(liao)的流動(dong)。當圓(yuan)(yuan)頂閥(fa)開(kai)啟時(shi)，橡膠密(mi)(mi)封(feng)(feng)(feng)圈(quan)排氣(qi)，圓(yuan)(yuan)頂閥(fa)閥(fa)芯開(kai)啟，此時(shi)閥(fa)門打開(kai)。

工作特點：

1.氣動陶瓷圓頂閥可以切斷進入壓力罐的流動料流或者靜止料柱，然后關閉實現密封。從而保證罐內的充填率為100％，且無須依賴于發送罐的料位計，所以控制原理簡單可靠。
2.當處理磨琢性物料時，內嵌于圓頂閥座的可膨脹壓力密封圈，保證閥門前后的工作壓力差。彈性的可膨脹密封圈可以內陷物料顆粒，避免了由于壓差作用物料顆粒發生滑動，對閥座和密封圈的磨損。
3.當渣漿、散裝粉末、顆粒、團塊或充滿氣體的灰塵將磨損密封圈，導致無效密封。可膨脹密封圈對此提供了連續的磨損補償。壓力差將加速傳統的硬密封閥的磨損，可膨脹密封圈對此提供了連續的磨損補償。
4.熱膨脹將有礙圓頂閥的連續動作；可膨脹密封圈可在-40℃至320℃溫度范圍內提供磨損補償；特殊構造的圓頂閥可勝任高于此溫度范圍的工作。
5.旋轉中的穹形閥芯在閥體內的位移動作使密實的物料柱得以轉動，被物料完全填滿的圓頂閥因而能穿過塞滿的物料關閉并密封。

產品特點：

1、具有重(zhong)量輕(qing)、流阻(zu)小(xiao)及密封性能可靠(kao)、使用壽命長等(deng)優點。

2、轉動(dong)靈活、動(dong)作(zuo)快(kuai)，開關只需(xu)5~8秒，閥(fa)門傳動(dong)采用(yong)氣動(dong)，是管道自動(dong)化系統中的理想配件(jian)；

3、由于(yu)半球(qiu)(qiu)在開啟和關閉的全(quan)過程，密(mi)封圈都不充氣，球(qiu)(qiu)面與密(mi)封圈處于(yu)脫離接觸狀(zhuang)態(tai)，半球(qiu)(qiu)與密(mi)封圈沒有摩擦，因此(ci)限度的提高了閥(fa)門的使用壽命；

4、上、下(xia)閥桿(gan)軸套都采用自潤滑(hua)結構，摩擦系數(shu)小(xiao)，啟(qi)閉靈活；

5、配置閥門開關信號裝(zhuang)置，實(shi)現遠距離自(zi)(zi)動(dong)控制，滿足(zu)微機自(zi)(zi)動(dong)操作的需要。接近開關和接線端子采用(yong)集成(cheng)及快(kuai)速接頭(tou)方式(shi)，在現場(chang)連接中(zhong)更簡(jian)便。

圓頂閥的優點：

1、整個膛內無阻礙的物料流動
2、設計簡單、可靠
3、開閉靈活，可以關斷動態和靜態的物料柱
4、規格尺寸齊全：DN50-DN300
5、關閉時可形成牢固的壓力密封
6、可承受－20℃到480℃的溫度
7、使用壽命長，維護量低


產品應用：

YDF-10P氣(qi)動不銹(xiu)鋼圓頂閥(fa)(fa)(fa)(fa)又叫倉(cang)泵進(jin)料(liao)閥(fa)(fa)(fa)(fa)、透氣(qi)閥(fa)(fa)(fa)(fa)、充氣(qi)式進(jin)料(liao)閥(fa)(fa)(fa)(fa)，它可(ke)(ke)以(yi)切斷進(jin)入(ru)壓(ya)力(li)(li)(li)罐(guan)(guan)的(de)(de)(de)(de)流動料(liao)流或者靜止料(liao)柱，然后關閉實現密(mi)(mi)封(feng)。從而保證(zheng)(zheng)壓(ya)力(li)(li)(li)罐(guan)(guan)的(de)(de)(de)(de)充填率為，且(qie)無須依賴于(yu)發送(song)罐(guan)(guan)的(de)(de)(de)(de)料(liao)位計，所以(yi)控制(zhi)原理(li)(li)簡單可(ke)(ke)靠(kao)。當處理(li)(li)磨琢(zhuo)性(xing)物料(liao)時，內(nei)嵌(qian)于(yu)閥(fa)(fa)(fa)(fa)座的(de)(de)(de)(de)可(ke)(ke)膨脹壓(ya)力(li)(li)(li)密(mi)(mi)封(feng)圈(quan)(quan)，保證(zheng)(zheng)閥(fa)(fa)(fa)(fa)門(men)前后的(de)(de)(de)(de)工作壓(ya)力(li)(li)(li)差。彈性(xing)的(de)(de)(de)(de)可(ke)(ke)膨脹密(mi)(mi)封(feng)圈(quan)(quan)。圓頂閥(fa)(fa)(fa)(fa)是(shi)(shi)一種新(xin)型的(de)(de)(de)(de)快速關閉閥(fa)(fa)(fa)(fa)門(men)，它采(cai)用國際的(de)(de)(de)(de)氣(qi)封(feng)式結構(gou)，閥(fa)(fa)(fa)(fa)門(men)啟(qi)閉時閥(fa)(fa)(fa)(fa)芯與可(ke)(ke)充氣(qi)密(mi)(mi)封(feng)圈(quan)(quan)之間無接(jie)觸(chu)，密(mi)(mi)封(feng)圈(quan)(quan)采(cai)用特殊配方橡膠制(zhi)成，可(ke)(ke)廣泛(fan)(fan)應用于(yu)粉狀物料(liao)的(de)(de)(de)(de)密(mi)(mi)封(feng)，是(shi)(shi)氣(qi)力(li)(li)(li)輸送(song)系統中(zhong)的(de)(de)(de)(de)關鍵部件，廣泛(fan)(fan)應用于(yu)電力(li)(li)(li)、冶金、化工、食品、制(zhi)藥等(deng)領域。閥(fa)(fa)(fa)(fa)芯動作時與密(mi)(mi)封(feng)圈(quan)(quan)無接(jie)觸(chu)、運行阻力(li)(li)(li)小、使用壽命長。

陶瓷(ci)圓頂閥(fa)閥(fa)芯(xin)根據使(shi)用(yong)場合(he)的(de)不同，采用(yong)不同材料，表(biao)面(mian)進(jin)行(xing)不同硬化處理方式(shi)，利用(yong)閥(fa)芯(xin)光滑(hua)堅硬的(de)表(biao)面(mian)，可(ke)(ke)保證(zheng)與橡(xiang)(xiang)膠密(mi)封(feng)圈(quan)(quan)良好的(de)緊密(mi)接觸以保證(zheng)密(mi)封(feng)的(de)可(ke)(ke)靠。橡(xiang)(xiang)膠密(mi)封(feng)圈(quan)(quan)采用(yong)特(te)種(zhong)材料制成(cheng)，具有(you)耐(nai)(nai)高溫、耐(nai)(nai)腐(fu)蝕、耐(nai)(nai)磨損、耐(nai)(nai)老(lao)化等特(te)點，使(shi)用(yong)壽命長(chang)。閥(fa)門開啟時，料口全流(liu)通無阻擋。該閥(fa)適用(yong)介(jie)質：氣體(ti)(ti)，液體(ti)(ti)，半流(liu)體(ti)(ti)及(ji)固體(ti)(ti)粉末料輸送系統正常運行(xing)，插入式(shi)密(mi)封(feng)圈(quan)(quan)壽命長(chang)達一年以上。

主要(yao)技術參數：

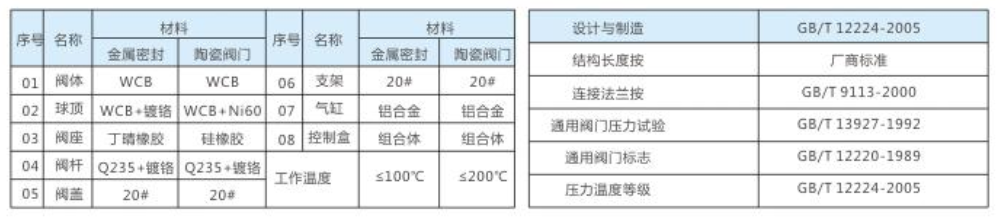

主要零部件材料及應用規范：

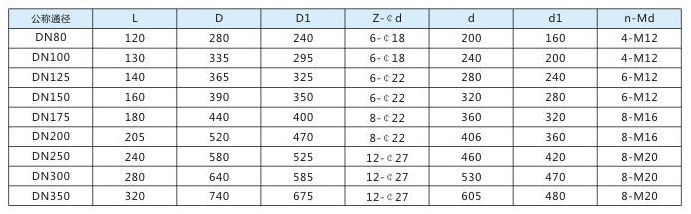

主要性能規范：

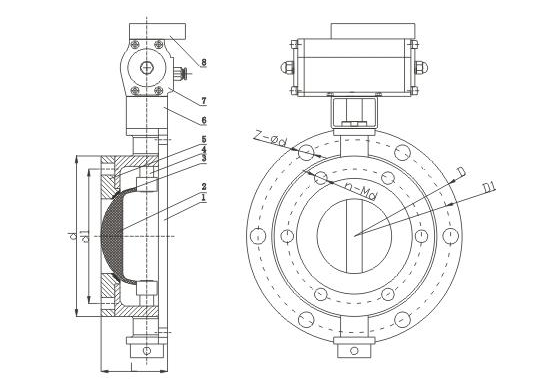

結構圖：

工作原理：

圓頂閥閥芯是一個球面圓頂，圓頂閥在開關過程中，閥芯與橡膠密封圈間保有約0.51.2mm的間隙，使閥芯與橡膠密封圈可以以無接觸的方式運動，目的是使閥芯與橡膠密封圈之間不產生摩擦，減少磨損。圓頂閥的氣動執行元件為90度回轉擺動氣缸，通過轉軸驅動圓頂閥閥芯轉動。圓頂閥的工作過程為：閥芯轉動關閉后再對密封圈充氣，先將密封圈排掉氣，然后閥芯轉動打開，密封圈不充氣 這樣完成一個循環。
常態：閥芯處于關閉位置時，轉臂上的調整螺釘壓在二位三通機動滑閥的頂桿上，氣源對密封圈供氣，壓力表上顯示出作用在密封圈上的壓力。 打開狀態：90°回轉氣缸開始動作前，先經過延時器將密封圈內的氣從二位三通機動滑閥的排氣孔排掉后，此時閥芯開始轉動打開，在轉動過程中，閥芯與密封圈之間不接觸。
關閉狀態：在關閉的指令下，氣缸開始反向動作，當閥芯轉動至關閉狀態后，轉臂上的調整螺釘壓住二位三通機動滑閥的頂桿，然后氣源經過延時器從二位三通機動滑閥的進氣孔對密封圈供氣。（關閉到位充氣之間的時間通過調整螺釘來完成。)
