底閥
您的位置：主頁 > 產品中心 > 底閥 >
prevnext

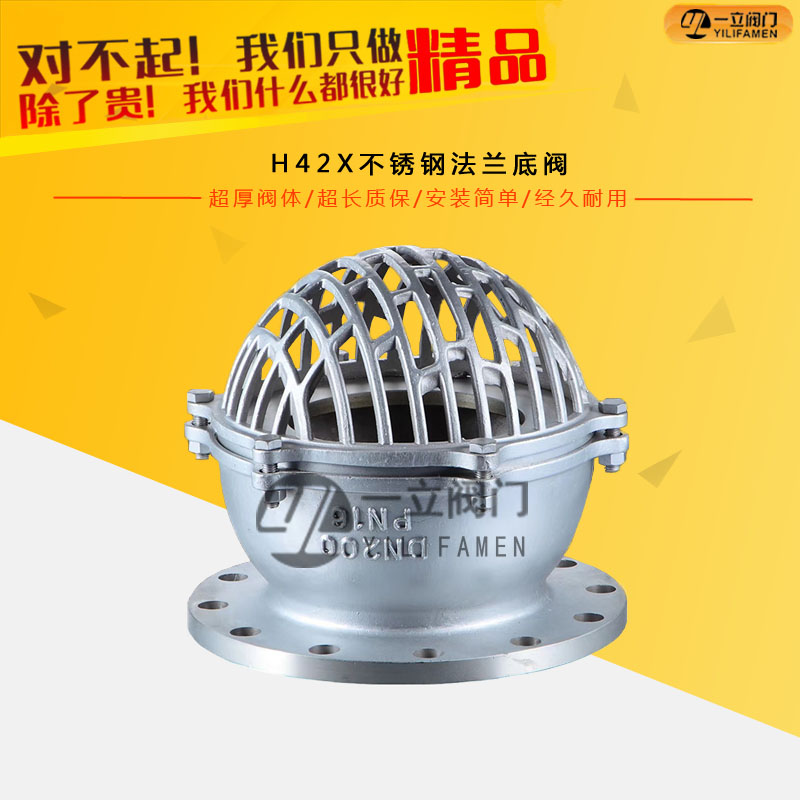

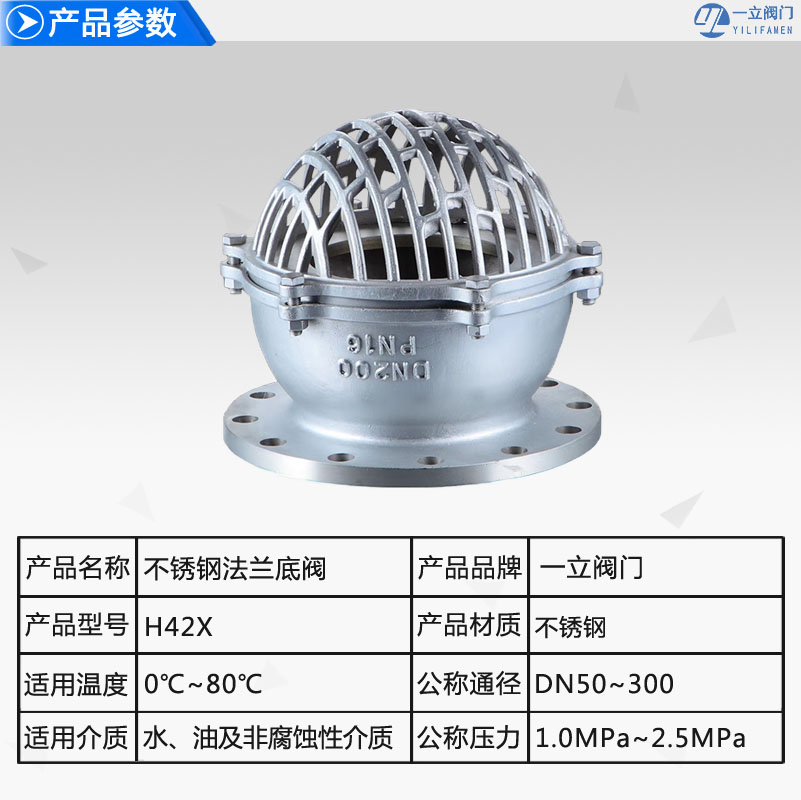

H42X不銹鋼法蘭底閥

  • 產品說明 H42X不銹鋼法蘭底閥 是一種節約能源的閥，一般安裝在水泵水下吸管的底端限制水泵管內液體返回水源，起著只進不出的功能。閥蓋上有很多個進水口和加強筋起到了不易堵塞
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品說明：

H42X不銹鋼法蘭底閥是(shi)一(yi)種節(jie)約(yue)能(neng)(neng)源的閥(fa)，一(yi)般安裝在水泵(beng)(beng)水下吸管的底端限(xian)制水泵(beng)(beng)管內液體(ti)返回水源，起(qi)著(zhu)只進不出的功能(neng)(neng)。閥(fa)蓋上(shang)有(you)很多個進水口(kou)和加(jia)強筋(jin)起(qi)到了不易堵塞，主要應用在抽水的管路(lu)上(shang)水道和支承的作用，連接(jie)方式有(you)法蘭連接(jie)和螺紋連接(jie)。主要由閥(fa)體(ti)，閥(fa)芯(xin)，閥(fa)瓣，過濾網(wang)等組成，一(yi)般承受壓力(li)為2.5公斤。

產品名稱
H42X、H42F不銹鋼底閥
產品型號
H42X、H42F
公稱通徑
DN15-300mm
壓力范圍
0.25-1.0MPa
閥體材質
不銹鋼

結構原理(li)：

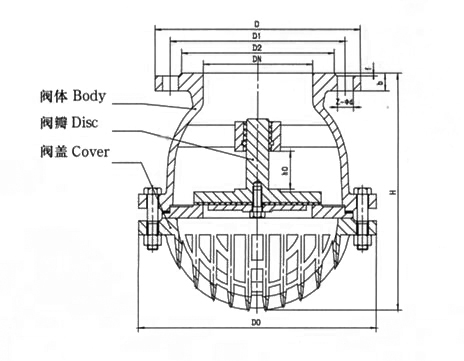

H42X不銹鋼法蘭底閥由閥體，閥瓣，閥蓋，襯套，密封圈等零件組成，詳見下圖水源的水從閥蓋進入閥體。在流體的壓力作用下，閥瓣打開水，當示停后出口管內的壓力將閥瓣迅速關閉，液體將不會倒回水源，起到了即暢通抽水又節約水能損失的作用。

性能(neng)規范：

型號

公稱壓(ya)力

試(shi)驗壓力

工作溫度(du)℃

適用(yong)介質

強度（水）MPa

密封（水）MPa

H42X-2.5

0.25

0.4

0.25

≤50

水

適用介質：水、油、及非腐(fu)蝕性(xing)介質
適用溫度：≤80 ℃
主要(yao)密封材料：灰(hui)鑄鐵、丁腈橡膠
執行標準：Q/12 NJ3583-2001
試驗標準：GB/T13927-1992

零件材料：

零件名稱 材料
閥體、閥蓋、閥瓣 灰鑄鐵、鑄鋼、不銹鋼
密封圈 橡膠
墊片 石棉板

應用(yong)范圍：

H42X不銹鋼底閥通常安(an)(an)裝于水(shui)面(mian)以(yi)下，而水(shui)上(shang)式(shi)底閥則安(an)(an)裝于水(shui)面(mian)以(yi)上(shang)，它是(shi)老(lao)式(shi)底閥的更新換代產品，是(shi)理(li)想的引水(shui)設備而且亦可取代真空(kong)泵及抽真空(kong)裝置。該底閥設計合理(li)，制造工藝(yi)先進(jin)，安(an)(an)裝、使用(yong)、檢(jian)修方便。并具有摩擦阻力小，使用(yong)壽命長，節能等優點，廣(guang)泛(fan)適用(yong)于石化、化工、紡織、印染、冶金、礦山、排灌等行業的水(shui)泵配套設施。

主要外形尺寸和連接尺寸：



型號 公稱通徑DN（mm） 尺寸（mm） 重量（kg）
D D1 D2 b-f Z-Φd D0 h0 H
H42X-2.5 50 140 110 90 16-3 4-14 135 17 142 4
65 160 130 110 16-3 4-14 168 25 180 6.5
80 185 150 125 18-3 4-18 198 32 197 8.5
100 205 170 145 18-3 4-18 247 40 230 143.5
125 235 2500 175 20-3 8-18 272 43 270 18
150 260 225 200 20-3 8-18 315 38 297 24
200 315 280 255 22-3 8-18 405 65 382 38
250 370 335 310 24-3 12-18 465 84 460 64
300 435 395 262 24-4 12-23 510 90 530 98

咨詢：H42X不銹鋼(gang)法蘭底閥(fa)
