產品介紹:

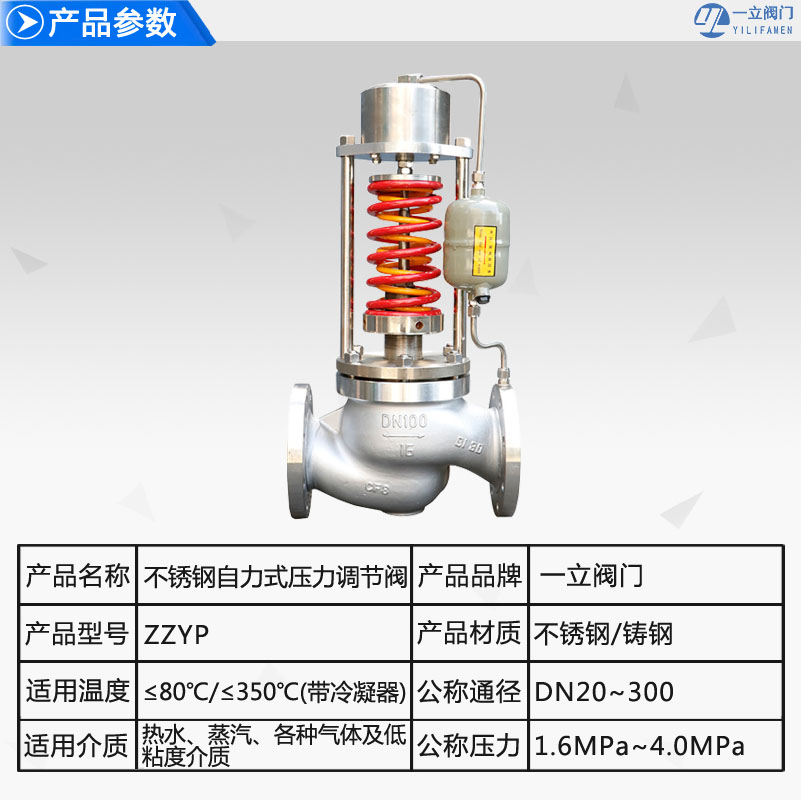

ZZY型自力式壓力調節閥無需外加能源,利用被調介質自身能量為動力源,引入執行機構控制閥芯位置,改變兩端的壓差和流量,使閥前(或閥后)壓力穩定。具有動作靈敏,密封性好,壓力設定點波動小等優點,廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。本系列產品有單座(ZZYP)、套筒(ZZYM)、雙座(ZZYN)三種結構:執行機構有薄膜式、活塞式二種:作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64;閥體口徑范圍DN20~300;泄漏量等級有II級、IV級和VI能三檔;流量特性為快開;壓力分段調節從15~250MPa。可按需要組合滿足用戶工況要求。
主要參數、性能指標:
主要零件材(cai)料(liao):
外形尺寸及重量:

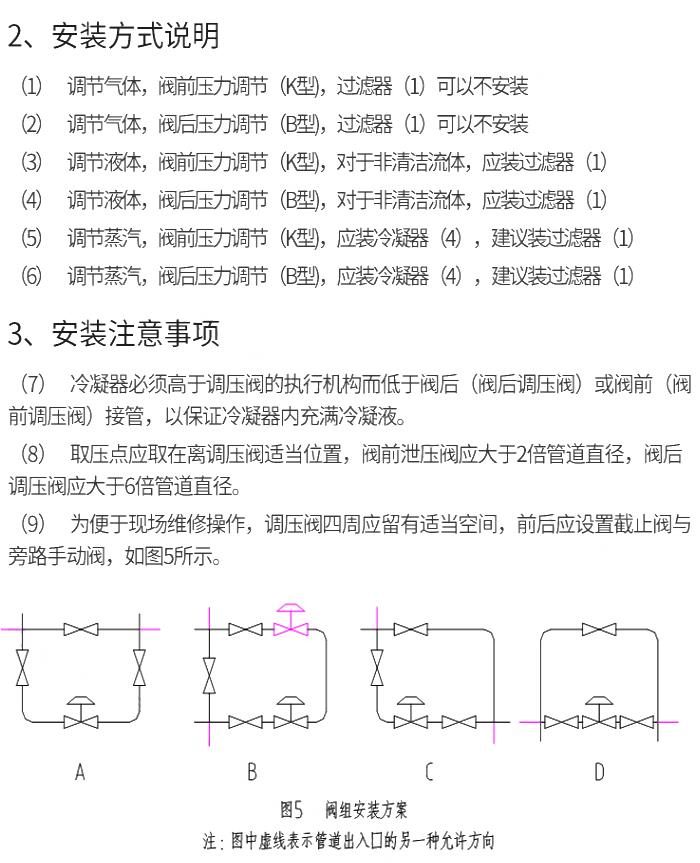

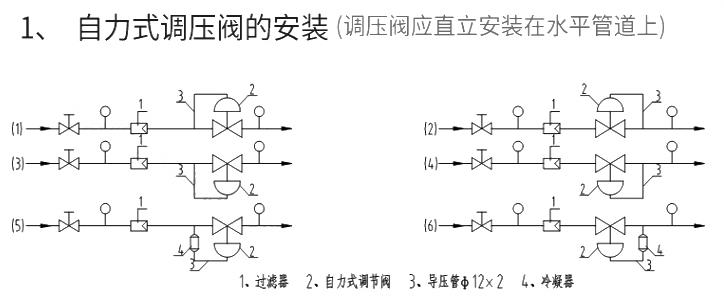

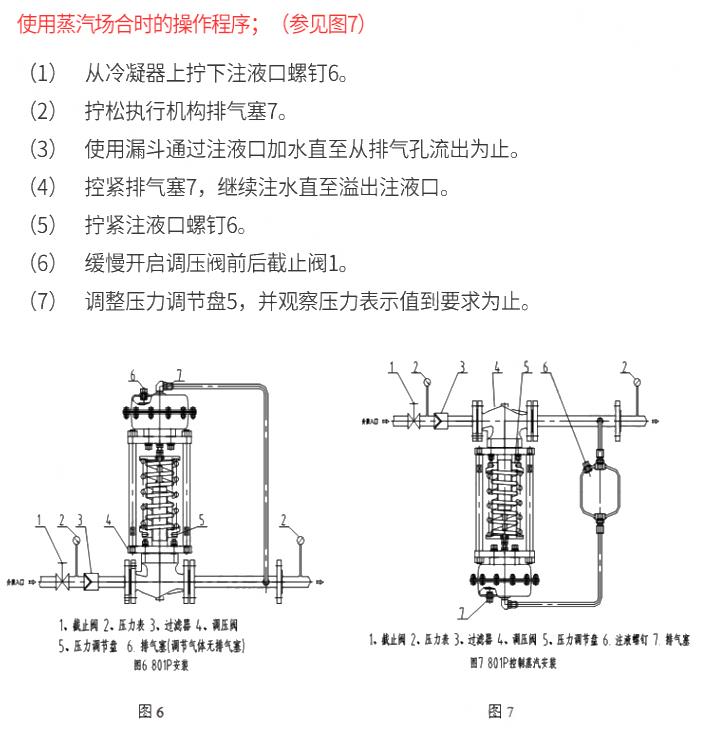

安裝(zhuang)、使用與(yu)維護(hu):
結構圖:
ZZYP型自力式壓力調節閥是由閥體、閥座、閥芯、平衡彈簧等部件組成,是一種無需外加能源,利用被調節介質自身壓力變化來進行自動調節的閥門,是根據力學原理將被控介質引入執行機構產生力作用推動,控制閥芯元件上下位移達到自動調節,閥前或閥后恒壓或減壓的節能型產品。該產品最大的特點是能在無電、無氣的場所工作,壓力設定值在運行中可隨意調整。采用快開流量特性,動作靈敏、密封性能好,廣泛應用于石油、化工、電站、輕工、印染等各種工業設備中氣體、液體、蒸汽等介質壓力的自動控制。
【一】本系列產品執行機構有:薄膜式、活塞(sai)式兩種;作用(yong)(yong)形式有:閥前壓力(li)調節(jie)(泄壓持壓型(xing)),閥后壓力(li)調節(jie)(減壓穩壓型(xing));附設(she)隔溫冷凝罐(guan)可在≤350℃溫度(du)下使用(yong)(yong)。根據(ju)不(bu)同的工況條(tiao)件可選用(yong)(yong)不(bu)同的閥芯結構型(xing)式以及(ji)不(bu)同執行機構,以達到最佳的控制(zhi)效(xiao)果。

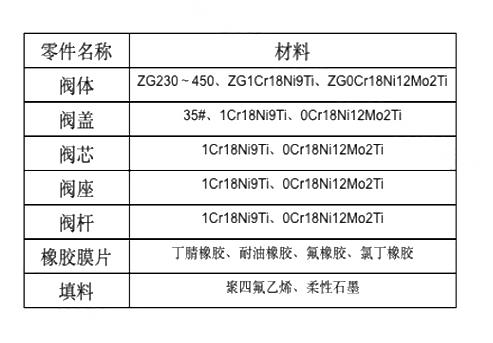

【二】主要零部件材(cai)質:
材料代號 |
C(WCB) |
P(304) |
R(316) |
|
主要 部件 |
閥體 |
WCB(ZG230-450) |
ZG1Cr18Ni9Ti(304) |
ZG1Cr18Ni12Mo2Ti(316) |
閥芯(xin)、閥座 |
1Cr18Ni9Ti(304) |
1Cr18Ni9Ti(304) |
1Cr18Ni12Mo2Ti(316) |
|
閥桿 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
膜片 |
丁睛(jing)橡膠(jiao)、乙丙橡膠(jiao)、氯丁膠(jiao)、耐油橡膠(jiao) |
|||
膜蓋 |
A3、A4鋼涂(tu)四氟乙烯(xi) |
|||
填料 |
聚四氟乙(yi)烯、柔性(xing)石墨 |
|||
彈簧 |
60Si2Mn |
|||
導向套 |
HPb59-1 |

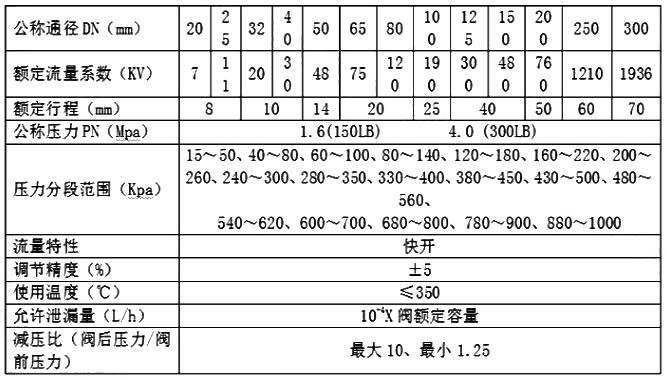

【三】主要技術參數
公稱通徑(jing)DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
|
|
|
|
額定行程(mm) |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
|||||
允許壓差(MPa) |
2.5 |
2.0 |
1.6 |
1.0 |
||||||||
公(gong)稱(cheng)壓力(MPa) |
1.6 4.0 6.4 |
|||||||||||
流(liu)量特(te)性 |
快開 |
|||||||||||
壓(ya)力調節范圍(KPa) |
15~50、40~80、60~100、80~140、120~180、160~220、200~260、240~300、 |
|||||||||||
調節精度(%) |
±5 |
|||||||||||
工(gong)作(zuo)溫度℃ |
液體(ti)≤120;氣體(ti)≤80;帶冷凝器(qi)和散熱片≤350(適用(yong)于高溫工況(kuang)) |
|||||||||||
適(shi)用介(jie)質 |
執水、氣體(ti)、蒸汽、低(di)粘度(du)介質 |
|||||||||||
允(yun)許(xu)泄漏量 |
硬密封(L/h) |
單座≤10-4×閥額(e)定(ding)容(rong)量(IV級);雙座、套(tao)筒≤5×10-3閥額(e)定(ding)容(rong)量(II級 |
||||||||||
軟(ruan)密封(ml/min) |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.7 |
4.0 |
6.75 |
||||
減(jian)壓比 |
最大 |
10 |
||||||||||
最小 |
1.25 |
注:壓力調節范圍可根據(ju)用戶要求進行制做

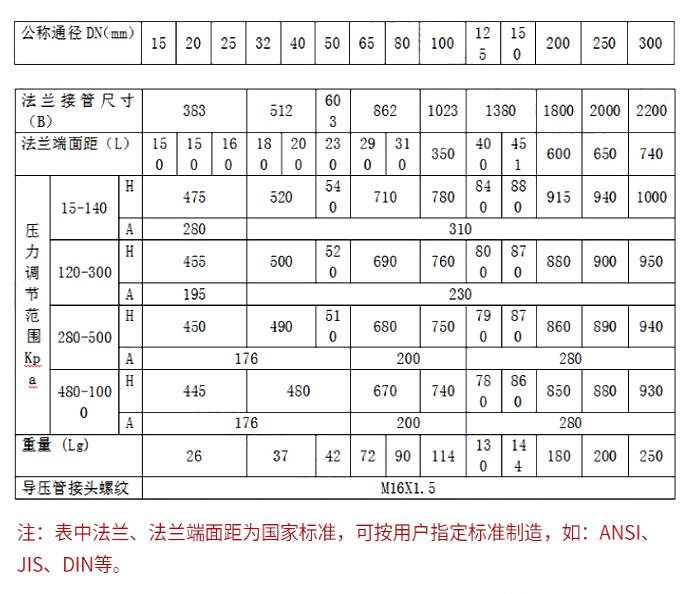

【四】ZZY型自力式壓力調節閥外形連(lian)接(jie)尺寸:
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
L |
PN16、40 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
||
PN64 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
|||
B |
383 |
512 |
603 |
862 |
1023 |
1380 |
1800 |
|||||||
H |
壓力 |
15~140 |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
||||
130~300 |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
||||||
280~500 |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
||||||
480~1000 |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
|||||||
600~1500 |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
|||||||
1000~2500 |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
|||||||
A |
壓力 |
15~140 |
φ280 |
φ308 |
||||||||||
130~300 |
φ230 |
|||||||||||||
280~1000 |
φ176 |
φ194 |
φ280 |
|||||||||||
600~2500 |
φ85 |
φ96 |
||||||||||||
導(dao)壓管接(jie)口螺(luo)紋 |
M16×15 |
