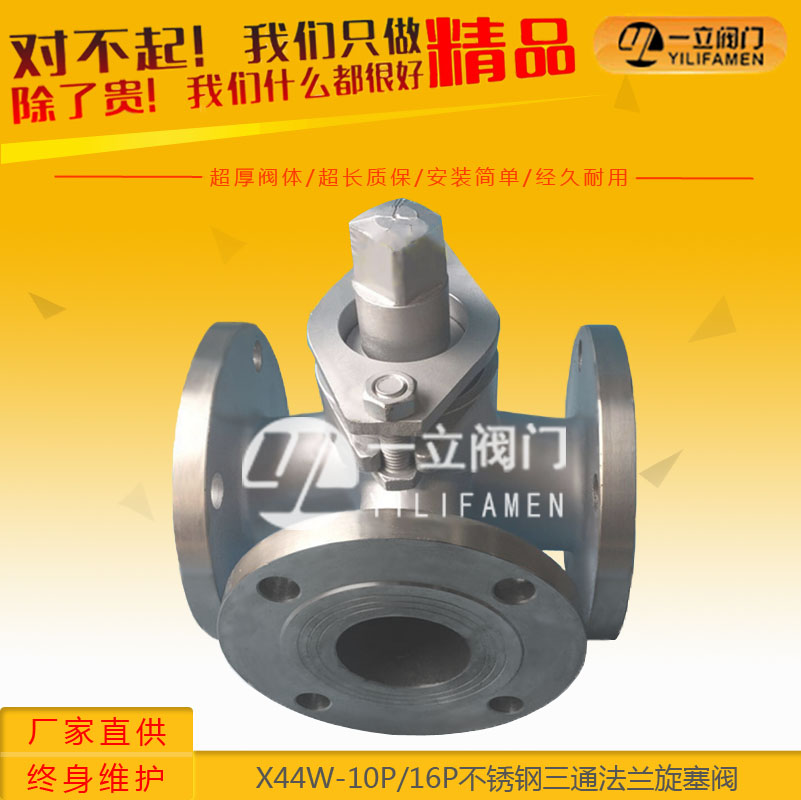

X44W-10P/16P不銹鋼三通法蘭旋塞閥
- 主要優點 ： 1、適用于經常操作，啟閉迅速、輕便。 2、流體阻力小。 3、結構簡單，相對體積小，重量輕，便于維修。 4、密封性能好 5、不受安裝方向的限制，介質的流向可任意。
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內(nei)外閥(fa)門行業引領者
- 全國服務熱線：
0577-67313796
國內(nei)外閥(fa)門行業引領者
0577-67313796
產品介紹：
旋塞閥是關閉件或柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開，實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的損失。旋塞閥適于作為切斷和接通介質以及分流適用，但是依據適用的性質和密封面的耐沖?蝕性，有(you)(you)時(shi)也可(ke)(ke)用(yong)于節流(liu)。由于旋塞閥密封面之間運動帶(dai)有(you)(you)擦拭(shi)作用(yong)，而在全(quan)開時(shi)可(ke)(ke)完(wan)全(quan)防止與流(liu)動介(jie)質的(de)(de)接(jie)觸，故它通常也能用(yong)于帶(dai)懸浮(fu)顆粒的(de)(de)介(jie)質。旋塞閥的(de)(de)另一(yi)個重要特性時(shi)它易于適應多通道(dao)結(jie)構，以(yi)致一(yi)個閥可(ke)(ke)以(yi)獲得(de)兩個、三(san)個，甚至四(si)個不同(tong)的(de)(de)流(liu)道(dao)。這樣可(ke)(ke)以(yi)簡化管道(dao)系統的(de)(de)設(she)(she)計、減少閥門用(yong)量以(yi)及(ji)設(she)(she)備中(zhong)需要的(de)(de)一(yi)些連接(jie)配件。
主要優點：
1、適用于經常操作，啟閉迅速、輕便。
2、流體阻力小。
3、結構簡單，相對體積小，重量輕，便于維修。
4、密封性能好
5、不受安裝方向的限制，介質的流向可任意。
6、無振動，噪聲小。
主要用途：
三通旋塞閥X44W-10P塞體隨閥桿轉動，以實現啟閉動作。小型無填料的旋塞閥又稱為旋塞閥 “考克”。旋塞閥的塞體多為圓錐體（也有圓柱體），與閥體的圓錐孔面配合組成密封副。旋塞閥是使用最早的一種閥門，結構簡單、開關迅速、流體阻力小。普通旋塞閥靠精加工的金屬塞體與閥體間的直接接觸來密封，所以密封性較差，啟閉力大，容易磨損，通常只能用于低（不高于1兆帕）和小口徑（小于100毫米）的場合。
X44W三通旋塞(sai)閥適用于公稱壓力0.6-1.0MPa,溫(wen)度≤100℃的水、油品、煤(mei)氣等介質的管路(lu)上作啟閉用。
主要尺寸：
|
公(gong)稱(cheng)壓力PN（MPa） |
公(gong)稱通徑DN(mm) |
尺寸 (mm) |
|||||||
|
L |
D |
D1 |
D2 |
Z-￠d |
□S |
h |
H |
||
|
1.0 |
15 |
145 |
95 |
65 |
45 |
4-￠14 |
14 |
26 |
99 |
|
20 |
145 |
105 |
75 |
55 |
4-￠14 |
14 |
34 |
124 |
|
|
25 |
145 |
115 |
85 |
56 |
4-￠14 |
17 |
38 |
133 |
|
|
32 |
165 |
135 |
100 |
78 |
4-￠18 |
19 |
45 |
152 |
|
|
40 |
190 |
145 |
110 |
85 |
4-￠18 |
22 |
55 |
212 |
|
|
50 |
200 |
160 |
125 |
100 |
4-￠18 |
27 |
74 |
260 |
|
|
65 |
230 |
180 |
145 |
120 |
4-￠18 |
32 |
82 |
295 |
|
|
80 |
260 |
195 |
160 |
135 |
4-￠18 |
36 |
95 |
327 |
|
|
100 |
300 |
215 |
180 |
155 |
8-￠23 |
46 |
135 |
425 |
|
|
125 |
350 |
245 |
210 |
185 |
8-￠23 |
50 |
154 |
482 |
|
|
150 |
400 |
280 |
240 |
210 |
8-￠23 |
55 |
172 |
512 |
|
|
200 |
480 |
335 |
295 |
265 |
8-￠23 |
75 |
195 |
605 |
|
|
250 |
530 |
390 |
350 |
320 |
8-￠23 |
85 |
230 |
660 |
|
|
300 |
610 |
440 |
400 |
368 |
8-￠23 |
100 |
263 |
760 |
|
主要(yao)零件(jian)材料(liao)：
| 型號 | 名稱 | 閥體 | 塞子 | 填料 | 壓蓋填料 |
| X44W-10 | 三通鑄鐵旋塞閥 | 灰鑄鐵 | 灰鑄鐵 | 可鍛鑄鐵 | 油浸石棉盤根柔性石墨 |
| X44W-10C | 三通鑄鋼旋塞閥 | 鑄鋼 | 鑄鋼 | 鑄鋼 | 油浸石棉盤根柔性石墨 |
| X44W-10P | 三通不銹鋼旋塞閥 | 不銹鋼 | 不銹鋼 | 不銹鋼 | 油浸石棉盤根柔性石墨 |
| X44W-10T | 三通全銅旋塞閥 | 鑄銅 | 鑄銅 | 鑄銅 | 油浸石棉盤根柔性石墨 |
咨詢(xun)：X44W-10P/16P不(bu)銹鋼三通法蘭旋塞(sai)閥
