產(chan)品簡述：
電動陶(tao)瓷(ci)球(qiu)閥(fa)適用于高硬度(du)的(de)(de)顆(ke)粒介(jie)質(zhi)，或有(you)軟顆(ke)粒但又有(you)腐蝕性(xing)(xing)的(de)(de)介(jie)質(zhi)管道上作啟閉之用。公稱壓力1.6MPa，適應溫度(du)200度(du)。電動陶(tao)瓷(ci)球(qiu)與介(jie)質(zhi)接觸的(de)(de)部會均(jun)為(wei)結構陶(tao)瓷(ci)材料，其(qi)化學穩定性(xing)(xing)及硬度(du)高，因此，本閥(fa)具有(you)耐(nai)磨損、耐(nai)腐蝕、耐(nai)沖蝕性(xing)(xing)能(neng)，且隔熱性(xing)(xing)好、熱膨(peng)脹小(xiao)。球(qiu)體采用研(yan)磨設(she)備及工(gong)藝制造、表(biao)面質(zhi)量好，與閥(fa)座對研(yan)后，利用Zr02陶(tao)瓷(ci)的(de)(de)自潤滑性(xing)(xing)，可取得好的(de)(de)密封性(xing)(xing)能(neng)。電動陶(tao)瓷(ci)球(qiu)閥(fa)陶(tao)瓷(ci)良好的(de)(de)耐(nai)磨性(xing)(xing)，讓(rang)本閥(fa)經(jing)久耐(nai)用，可靠性(xing)(xing)高，使(shi)用壽命長(chang)。
產品特(te)點(dian)：
1、電動陶瓷球(qiu)閥(fa)結構緊(jin)湊(cou)、體積小具有一定的耐(nai)磨(mo)性，排(pai)灰阻(zu)力小，在(zai)耐(nai)磨(mo)行業可代替所有的金屬閥(fa)門。
2、球(qiu)體采用(yong)研磨設備及工藝制造，與閥座對研后，利用(yong)Zr02陶瓷的(de)(de)自滑潤性(xing)，可取得(de)很好的(de)(de)密封性(xing)能。
3、改(gai)變了金屬硬密封球閥易泄露、扭矩大、密封面不(bu)耐腐蝕的(de)缺點。
4、陶(tao)瓷良好的(de)耐磨性，讓本(ben)閥經(jing)久(jiu)耐用(yong)，可靠性高(gao)。使用(yong)壽命(ming)長。
5、電動陶瓷(ci)球閥用于(yu)高硬度(du)的顆粒介質(zhi)，或有軟顆粒但又有腐蝕(shi)的介質(zhi)中。
6、閥(fa)球(qiu)、閥(fa)座及(ji)內襯均采用高(gao)性能結構陶(tao)瓷材(cai)料，洛(luo)氏硬度高(gao)，因而能承受高(gao)速流體及(ji)硬顆粒介(jie)質的沖蝕。
7、電動陶(tao)瓷球閥(fa)(fa)材料采用陶(tao)瓷和WCB相(xiang)結合，其球體和閥(fa)(fa)座均采用耐(nai)磨陶(tao)瓷制造，提高了閥(fa)(fa)門的抗磨性及(ji)耐(nai)腐(fu)蝕性能(neng)。
產品標準：
設計與制造：GB/T12224
結構長度：GB/T 12221
法蘭尺寸：GB/T9113
檢驗(yan)與試驗(yan)：GB/T9092
材(cai)質：碳鋼：GB/T12229
不銹鋼GB/T 12230
標志：GB/T 12220
供貨：GB/T12252
產品(pin)結構：
電(dian)(dian)動(dong)陶(tao)瓷(ci)球(qiu)閥(fa)(fa)(fa)(fa)(fa)體(ti)(ti)為三段式結(jie)(jie)構(gou)，採用碳鋼或不銹鋼鍛件(jian)(jian)，體(ti)(ti)型堅(jian)固，外(wai)形美觀。閥(fa)(fa)(fa)(fa)(fa)門內部(bu)介質通過(guo)部(bu)分(fen)，球(qiu)體(ti)(ti)、閥(fa)(fa)(fa)(fa)(fa)座、接管(guan)均為結(jie)(jie)構(gou)陶(tao)瓷(ci)材料。結(jie)(jie)構(gou)陶(tao)瓷(ci)化學穩定性(xing)好(hao)，硬度高，可耐(nai)大部(bu)分(fen)酸堿介質腐(fu)蝕，并具有(you)耐(nai)磨損性(xing)能，電(dian)(dian)動(dong)陶(tao)瓷(ci)球(qiu)閥(fa)(fa)(fa)(fa)(fa)解決了(le)普(pu)通金屬和塑料閥(fa)(fa)(fa)(fa)(fa)門耐(nai)磨損和耐(nai)腐(fu)蝕不能兼雇的(de)問題。閥(fa)(fa)(fa)(fa)(fa)門陶(tao)瓷(ci)內件(jian)(jian)由一(yi)球(qiu)體(ti)(ti)，二閥(fa)(fa)(fa)(fa)(fa)座，二接管(guan)共六件(jian)(jian)合理組成，整體(ti)(ti)結(jie)(jie)構(gou)簡潔，流道順(shun)暢，介質流動(dong)阻力(li)小。球(qiu)體(ti)(ti)與閥(fa)(fa)(fa)(fa)(fa)座密封(feng)面(mian)為球(qiu)面(mian)硬密封(feng)，採用引進的(de)球(qiu)面(mian)加工技(ji)術(shu)加工而成，表面(mian)特(te)性(xing)好(hao)，真球(qiu)度高，由于結(jie)(jie)構(gou)陶(tao)瓷(ci)具有(you)自潔性(xing)和自潤滑性(xing)，從而使整臺(tai)閥(fa)(fa)(fa)(fa)(fa)門密封(feng)性(xing)能很(hen)好(hao)，達到零泄漏(lou)，且不需要很(hen)大的(de)壓力(li)即可密封(feng)嚴緊，從而減輕閥(fa)(fa)(fa)(fa)(fa)桿扭矩(ju)，開關順(shun)暢。
主(zhu)要應用領域：
電動陶瓷球(qiu)閥應用(yong)于火力(li)發電廠、鋼(gang)鐵、石(shi)油(you)、化工、造紙、生物(wu)工程、等行業。適(shi)用(yong)于鍋爐蒸氣(qi)、石(shi)灰漿液、含顆粒(li)海水(shui)輸送、高硬度顆粒(li)、含軟顆粒(li)又帶腐蝕性介(jie)質、粉(fen)末(mo)、煙氣(qi)脫硫、排(pai)灰、排(pai)渣、給(gei)水(shui)處(chu)理(li)。依(yi)用(yong)途更換(huan)材料,可用(yong)于不同(tong)溫(wen)度和介(jie)質中。
電動陶(tao)(tao)瓷球閥(fa)(fa)尤其(qi)是面對高磨損、強腐蝕、高溫、高壓(ya)等工況，陶(tao)(tao)瓷閥(fa)(fa)更顯示出它的性能。陶(tao)(tao)瓷閥(fa)(fa)門能滿足高磨損、強腐蝕的使用環境，使用壽命。
1.電(dian)廠（脫硫(liu)裝置、飛灰(hui)、石灰(hui)&石灰(hui)漿液、石膏、濾液等等）
2.垃(la)圾(ji)焚燒（脫硫、石灰(hui)漿液、HCI 吸收塔等）
3.鋼鐵廠（煤粉噴射、鋼鐵脫(tuo)硫、石灰、硅(gui)酸鹽(yan)、MgO等）
4.造紙業（高(gao)嶺(ling)土、斑脫(tuo)巖(yan)、滑(hua)石粉、石英, MgO, CaCO3，其他紙張填(tian)料、漂白劑、NaOH, 濾液等）
5.化工(gong)廠（各種酸、金屬漿液、機體、聚合物、 TiO2漿液,TiCI4,FeCI2, 腐蝕劑、混合液 ）
6.氣動輸送（沙(sha)、石灰、玻璃、水(shui)泥、礦石、石膏、粉末等）
7.肥料（硝酸胺、磷酸以及磷酸鹽）

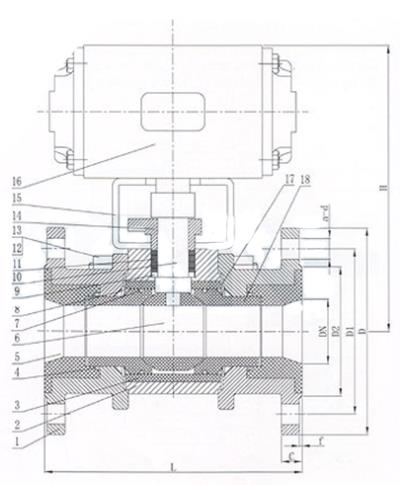

結構圖：
主要零件材料：
|
閥體 |
閥桿 |
球體 |
閥座 |
填料 |
適用介質 |
適用溫度 |
|
WCB |
2Cr13 |
復合陶瓷 |
復合陶瓷 |
PTFE |
煤粉、煤渣、粉狀顆粒等腐蝕性介質 |
≤200℃ |
|
CF8（304） |
0Cr18Ni9（304） |
|
CF8M（316） |
0Cr17Ni12Mo2（316） |
|
CF3M（316L） |
00Cr17Ni14Mo2（316L） |
|
序號 |
名稱 |
材質 |
序號 |
名稱 |
材質 |
|
1 |
閥蓋 |
WCB |
9 |
隔墊 |
2Cr13 |
|
2 |
中體 |
WCB |
10 |
閥桿 |
35 |
|
3 |
中體套 |
工程陶瓷 |
11 |
填料 |
PTFE |
|
4 |
閥座 |
工程陶瓷 |
12 |
六角螺母 |
2H |
|
5 |
法蘭套 |
工程陶瓷 |
13 |
等長雙頭螺栓 |
WCB |
|
6 |
球 |
工程陶瓷 |
14 |
填料壓蓋 |
Q235 |
|
7 |
O形密封圈 |
氟橡膠 |
15 |
支架 |
|
|
8 |
彈簧 |
17-4PH |
16 |
氣缸 |
|
連(lian)接尺寸：
|
通徑DN |
L |
D |
D1 |
D2 |
C |
f |
H |
n-Φd |
|
15 |
130 |
95 |
65 |
46 |
14 |
2 |
175 |
4-14 |
|
20 |
130 |
105 |
75 |
56 |
16 |
2 |
185 |
4-14 |
|
25 |
140 |
115 |
85 |
65 |
16 |
2 |
215 |
4-14 |
|
32 |
165 |
140 |
100 |
76 |
18 |
2 |
230 |
4-18 |
|
40 |
165 |
150 |
110 |
84 |
18 |
2 |
240 |
4-18 |
|
50 |
203 |
165 |
125 |
99 |
20 |
2 |
265 |
4-18 |
|
65 |
222 |
185 |
145 |
118 |
20 |
2 |
300 |
4-18 |
|
80 |
241 |
200 |
160 |
132 |
20 |
2 |
355 |
8-18 |
|
100 |
305 |
220 |
180 |
156 |
22 |
2 |
420 |
8-18 |
|
125 |
356 |
250 |
210 |
184 |
22 |
2 |
495 |
8-18 |
|
150 |
394 |
285 |
240 |
211 |
24 |
2 |
570 |
8-22 |
|
200 |
457 |
340 |
295 |
266 |
24 |
2 |
650 |
8-22 |
|
250 |
533 |
395 |
350 |
319 |
26 |
2 |
750 |
12-22 |
