PQ340/640TC陶瓷偏心半球閥

  • 產品簡述： 陶瓷偏心半球閥除了有金屬半球閥的一般優點之外，閥門密封部分采用結構陶瓷材料，硬度高(HRA88)，閥芯和閥座的加工采用球面加工技術和加工設備，能夠完全密封。單邊
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品簡述(shu)：

陶瓷(ci)偏(pian)心(xin)半(ban)球(qiu)閥除(chu)了(le)有(you)金屬半(ban)球(qiu)閥的(de)一般優點之外，閥門(men)密封(feng)(feng)部分(fen)采用(yong)結構陶瓷(ci)材料，硬度高(HRA88)，閥芯和閥座的(de)加工(gong)采用(yong)球(qiu)面加工(gong)技(ji)術和加工(gong)設備，能夠完全密封(feng)(feng)。單(dan)邊(bian)強制密封(feng)(feng)結構、耐磨性好，開放式閥腔(qiang)，啟閉(bi)過程(cheng)中完全絕了(le)卡料，啟閉(bi)靈(ling)活，適用(yong)于(yu)礦漿煤粉、渣(zha)水混合特，顆粒物料等介(jie)質的(de)截斷(duan)或(huo)流量調(diao)節。

工作原理：

陶瓷偏(pian)心半(ban)球閥(fa)(fa)借(jie)助驅(qu)動(dong)(dong)機構(gou)帶動(dong)(dong)閥(fa)(fa)軸轉(zhuan)動(dong)(dong)90°運動(dong)(dong)。此時(shi)，固定在閥(fa)(fa)軸上的偏(pian)心閥(fa)(fa)瓣(ban)（半(ban)球）同(tong)步旋(xuan)轉(zhuan)90°。順時(shi)針旋(xuan)轉(zhuan)，偏(pian)心閥(fa)(fa)瓣(ban)進入閥(fa)(fa)座(zuo)，在偏(pian)心作用下(xia)形成楔型機構(gou)。閥(fa)(fa)瓣(ban)逐漸(jian)壓(ya)緊(jin)閥(fa)(fa)座(zuo)，實現密封，關閉(bi)閥(fa)(fa)門(men)。逆時(shi)針旋(xuan)轉(zhuan)時(shi)，偏(pian)心閥(fa)(fa)瓣(ban)則迅速(su)脫離(li)閥(fa)(fa)座(zuo)，旋(xuan)轉(zhuan)90°時(shi)，閥(fa)(fa)門(men)為(wei)全(quan)開(kai)狀態。

產品特點(dian)：

·直通式：單向密封和偏心式結構，開啟時球與閥體相脫離，流道直通，不會出現卡堵現象。
·開關輕便：啟閉時球面與密封座脫離，無任何接觸、扭矩小、轉動靈活；啟閉時半球閥與閥座的剪切作用，能刮除密封面上的結垢及粘連特，能保持密封嚴緊。
·偏心結構使密封能自動補償磨損（注：要想獲得磨損補償，調整驅動裝置限位），保持閥門的密封性能，使用壽命長、可靠。
·閥門屬于硬密封結構，密封副是耐磨陶瓷，硬度高，耐擦傷，耐磨損。

技術參數：

公稱通徑：DN50-DN500
公稱壓力(li)：1.0、1.6、2.5Mpa、150Lb
溫度范圍：-40（不結冰(bing)）~180℃
閥體材(cai)質：WCB、304、316
閥芯材(cai)質：氧化鋁陶瓷（AL203）
密封閥座(zuo)：氧化鋁陶瓷（AL203）
連(lian)接方(fang)式：法蘭、對夾(jia)
驅(qu)動方式：手動、氣動、電(dian)動
法(fa)蘭(lan)標(biao)準：GB/T 9113、JB/T82.1、ASME/ANSI B16.5a

結構(gou)特點：

陶(tao)瓷(ci)偏心(xin)半球閥(fa)密(mi)(mi)封付(fu)均采(cai)用高品質(zhi)陶(tao)瓷(ci)材(cai)料制(zhi)造，閥(fa)門(men)密(mi)(mi)封球面(mian)采(cai)用先(xian)今最前沿的(de)真空成圓(yuan)及(ji)電腦測控技術，保(bao)證(zheng)了密(mi)(mi)封付(fu)完全吻合，真正(zheng)實(shi)現了硬密(mi)(mi)封。零泄漏。閥(fa)門(men)整體設計吸收(shou)了球閥(fa)、圓(yuan)頂閥(fa)、蝶閥(fa)的(de)優點，在結合陶(tao)瓷(ci)材(cai)料的(de)特性上是該(gai)閥(fa)門(men)真正(zheng)具(ju)有(you)耐磨(mo)損(sun)、耐腐蝕、耐高溫(wen)、壽命長的(de)優點，在排渣放料系統上是普通閥(fa)門(men)壽命的(de)4至6倍。

零件材料：

 序(xu)號

 名稱

 材料

 序號

 名(ming)稱

 材(cai)料

 1

閥蓋

WCB

 7

 壓圈

WCB

 2

墊(dian)片

氟橡膠

 8

 螺栓

20#

 3

 閥體(ti)

WCB

 9

密封墊(dian)片

氟橡(xiang)膠(jiao)

 4

 半球體

 WCB

 10

支(zhi)架

WCB

 5

 閥座(zuo)

 結構(gou)陶瓷

 11

 驅動裝置(zhi)

 成品件

 6

密封圈

 結構(gou)陶瓷

 12

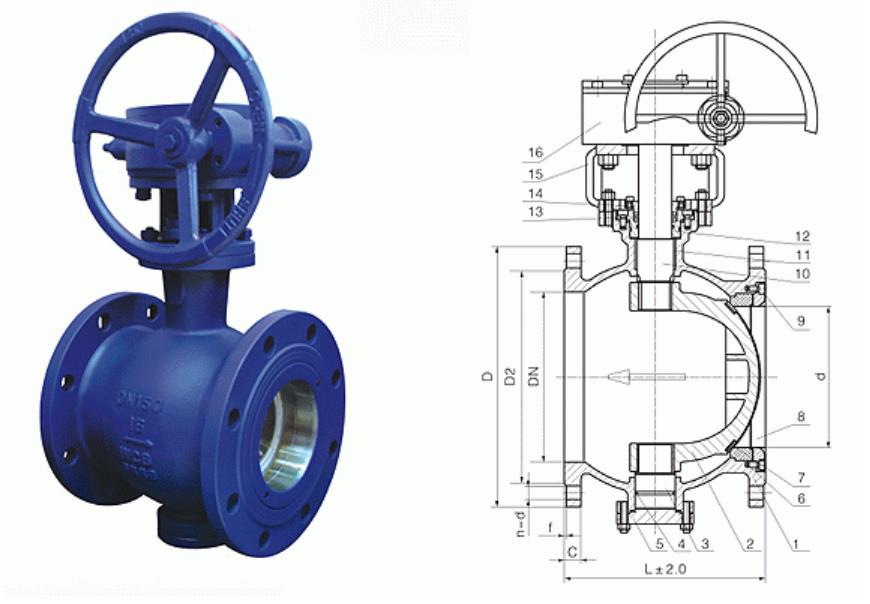

結構圖：



連接(jie)尺寸：

型號

 PN(Mpa)

 DN (mm)

 H

 L

 D

 D1

 D2

 n-d

 C

 F

PQ340TC

1.6

 50

230

 124

165

125

 100

 4-Φ18

16

3

PQ340TC

 65

237

 145

185

 145

 120

4-Φ18

18

3

PQ340TC

 80

 260

165

200

160

 135

8-Φ18

 20

 3

PQ340TC

 100

 270

 194

220

 180

156

8-Φ18

20

3

PQ340TC

 125

 320

 210

 250

 210

185

 8-Φ22

 22

 3

PQ340TC

150

340

 229

 285

240

 211

8-Φ22

 26

 3

PQ340TC

 200

 390

 243

 340

295

 265

 8-Φ23

26

 3

PQ340TC

 250

 420

297

 405

355

319

 8-Φ26

 30

 3

PQ340TC

 300

 510

338

 460

 410

 375

8-Φ26

 30

 4

咨詢(xun)：PQ340/640TC陶(tao)瓷偏(pian)心半(ban)球閥
