產品介紹：
PZ73TC陶瓷刀型閘閥采用耐磨陶瓷制作密封閘板及閥座均采用耐磨結構陶瓷，閥門耐沖刷,耐磨性好，閘板伸出閥腔，不會因介質塞滿閥腔而影響閘板的開關，自緊密封結構，相比普通刀型閘閥，密封性能有較大提升，適用于礦漿、煤粉、渣水混合物、顆粒物料等介質的截斷，維護簡單，使用壽命較長。
耐磨陶瓷刀閘閥適用于固體，液體和氣固兩相介質傳輸系統，例如灰分，污泥，煤泥，礦石等。泥漿，污水，尤其是火力發電廠的煤系統，閘門和閥座的材料均由耐磨損，耐腐蝕，高溫蠕變和熱沖擊的結構陶瓷制成。它使用壽命長且免維護。陶瓷刀閘閥具有出色的耐磨性和長壽命，并采用手動，氣動和電動傳輸模式。
技術參(can)數：
1、 公稱通徑： DN50～1000mm（2”～40”）
2、 公稱壓力：PN1.0～2.5MPa（150～300Lb）
3、 適(shi)用溫(wen)度： ＜200℃
4、 適用(yong)介(jie)質：選煤(mei)、煤(mei)礦、礦漿、煤(mei)渣及固(gu)體顆粒等(deng)等(deng)
5、 應用范圍：冶金、礦(kuang)山、電力、輸(shu)煤(mei)廠、水泥廠、選(xuan)煤(mei)廠等行業
6、 材質(zhi)：碳鋼、不銹鋼等
結構特點(dian)：
耐磨陶瓷刀(dao)閥適(shi)于用(yong)高(gao)硬(ying)度的(de)(de)顆粒等介質,有軟顆粒但又(you)有腐性的(de)(de)介質的(de)(de)管上作(zuo)啟之用(yong)。產品廣泛適(shi)用(yong)于灰(hui)渣、泥、煤(mei) 漿(jiang)、礦漿(jiang)、污水等固體、液固、氣固二相(xiang)介質輸送系統,尤其適(shi)用(yong)于火(huo)力發電廠石子(zi)煤(mei)統。可采(cai)用(yong)手動(dong)(dong)(dong)、氣動(dong)(dong)(dong)和(he)電動(dong)(dong)(dong)等驅動(dong)(dong)(dong)方式。
閘板、座密(mi)封(feng)面材料(liao)采(cai)用結構陶(tao)瓷(ci)造,耐(nai)損(sun)、耐(nai)腐(fu)蝕、抗高溫、密(mi)封(feng)采(cai)用硬(ying)(ying)密(mi)封(feng)與介質接觸的部分均為結構陶(tao)瓷(ci)材料(liao),其 化學穩(wen)定性及硬(ying)(ying)度極高。因此,本閥具有(you)及高的耐(nai)磨損(sun)、耐(nai)腐(fu)、耐(nai)沖蝕性能,且(qie)隔熱(re)性好(hao)、熱(re)膨(peng)脹(zhang)小(xiao)。
本(ben)閥料口全流通無阻擋物,耐磨性(xing)(xing)能強,密封性(xing)(xing)能好,啟(qi)動負荷小卡灰及結灰現象少(shao)。本(ben)采用(yong)高襠曾結構(gou)陶瓷密封,機械強度 高耐磨性(xing)(xing)能好使用(yong)壽命長,結構(gou)緊湊可任意角度安裝。
產(chan)品特性：
1、密封面由增強型(xing)結構陶瓷制成，有些是耐磨和耐腐(fu)蝕的。
2、刀閘閥由一個狹窄的閥體和一個滑(hua)門組成。
3、澆口具(ju)有鋒利的刀刃(ren)，可以噴射(she)或切割(ge)流體介質中的固(gu)體顆(ke)粒。
4、澆口(kou)的(de)表面拋光可(ke)提高(gao)澆口(kou)的(de)穿透力，并有效地保(bao)護填料和(he)閥座的(de)使用(yong)壽命。
5、在閥體底部安裝(zhuang)了一(yi)個閘板壓緊裝(zhuang)置，可以(yi)將閘板支撐件壓在閥座上，以(yi)牢固，有效地(di)將其關(guan)閉。
6、產(chan)品廣泛用于粉煤(mei)灰，礦渣(zha)，水泥漿，電力，化工，鋼鐵，采礦等(deng)行業。
產品優(you)點：
1.密封(feng)面材(cai)料(liao)：結構陶瓷或超硬表面合金材(cai)料(liao)二種。
2.用煤渣、灰渣等氣、固混合介(jie)質(zhi)，閘板、閥座(zuo)和(he)流道部位采(cai)用了(le)結構(gou)陶瓷材料(liao)制(zhi)造，耐磨損、長壽命。
3.密封性能優越，并可進行密封棉(mian)修得。
4.進口閥座可(ke)作刮(gua)灰板(ban)，即(ji)使在落灰情況(kuang)下也關閉自如。
5.閥體腔體結構徹底避免了卡阻、積灰的(de)問題。
6.驅(qu)動(dong)方(fang)式(shi)：手動(dong)、氣動(dong)和電動(dong)等。
性能特點：
1、結構長度采用短系列，閥門重量輕，可節省管道支撐架。
2、閥門在啟閉過程中閘板能自行刮除附著介質、利于密封。
3、刀型閘板利于切斷介質、排渣，閥門運行暢通不卡阻。
4、閥門采用對夾式鏈接。
5、契形限位塊可提供密封力，密封可靠。
6、導向釘能提供良好的導向功能。
技術(shu)參數(shu)：
|
公稱通徑 |
DN50-600 2″～24″ |
|
|
|
壓力等級(ji) |
0.6MPa 1.0MPa 1.6MPa 2.5MPa |
|
|
|
ASME CLASS
150
|
DN50-250 |
10Bar |
|
|
|
DN300-400 |
6Bar |
|
|
|
DN450 |
5Bar |
|
|
|
DN500-600 |
4Bar |
|
|
|
適(shi)用溫度 |
-29℃～+200℃ |
|
泄(xie)露等級(ji) |
最高40ml/min/in |
|
|
零部件材料(liao)：
|
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
|
1 |
閥座 |
結構陶瓷 |
7 |
閥桿 |
2Cr13 |
|
2 |
閥體 |
WCB |
8 |
支架 |
WCB |
|
3 |
閥板 |
304+結構陶瓷 |
9 |
螺母 |
青銅 |
|
4 |
填料 |
柔性石墨 |
10 |
軸承 |
|
|
5 |
填料壓蓋 |
WCB |
11 |
手輪 |
Qt400 |
|
6 |
鎖軸 |
2Cr13 |
12 |
圓螺母 |
25# |
應用規范：
|
設計與制造 |
GB/T 8691 |
|
連接端尺寸 |
結構長度 |
GB/T 15188.2 |
|
法蘭尺寸 |
JB/T 79.1 |
|
檢驗與試驗 |
JB/T 8691 |
|
材料 |
碳鋼 |
GB/T 12229 |
|
不銹鋼 |
GB/T 12230 |
|
標志 |
GB/T 12220 |
|
供貨 |
GB/T 12252 |

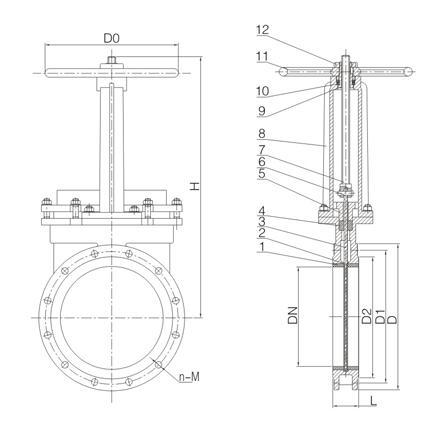

結構圖：
連接尺寸：
|
DN |
PN(Mpa) |
L |
D |
D1 |
D2 |
H |
n-M |
D0 |
b |
|
50 |
1.0 |
43 |
165 |
125 |
100 |
285 |
4-M16 |
180 |
12 |
|
65 |
46 |
185 |
145 |
120 |
295 |
4-M16 |
180 |
12 |
|
80 |
46 |
200 |
160 |
135 |
315 |
8-M16 |
220 |
12 |
|
100 |
52 |
220 |
180 |
155 |
365 |
8-M16 |
220 |
12 |
|
125 |
56 |
250 |
210 |
185 |
400 |
8-M16 |
230 |
12 |
|
150 |
56 |
285 |
240 |
210 |
475 |
8-M20 |
280 |
14 |
|
200 |
60 |
340 |
295 |
265 |
540 |
12-M20 |
360 |
14 |
|
250 |
68 |
405 |
355 |
320 |
630 |
12-M24 |
360 |
16 |
|
300 |
78 |
460 |
410 |
375 |
780 |
12-M24 |
400 |
16 |
|
350 |
90 |
520 |
470 |
435 |
885 |
16-M24 |
400 |
16 |
|
400 |
90 |
580 |
525 |
485 |
990 |
16-M27 |
400 |
18 |
|
450 |
90 |
640 |
585 |
545 |
1100 |
20-M27 |
530 |
18 |
|
500 |
114 |
715 |
650 |
608 |
1200 |
20-M30 |
530 |
18 |
|
600 |
154 |
840 |
770 |
718 |
1450 |
20-M33 |
600 |
20 |
