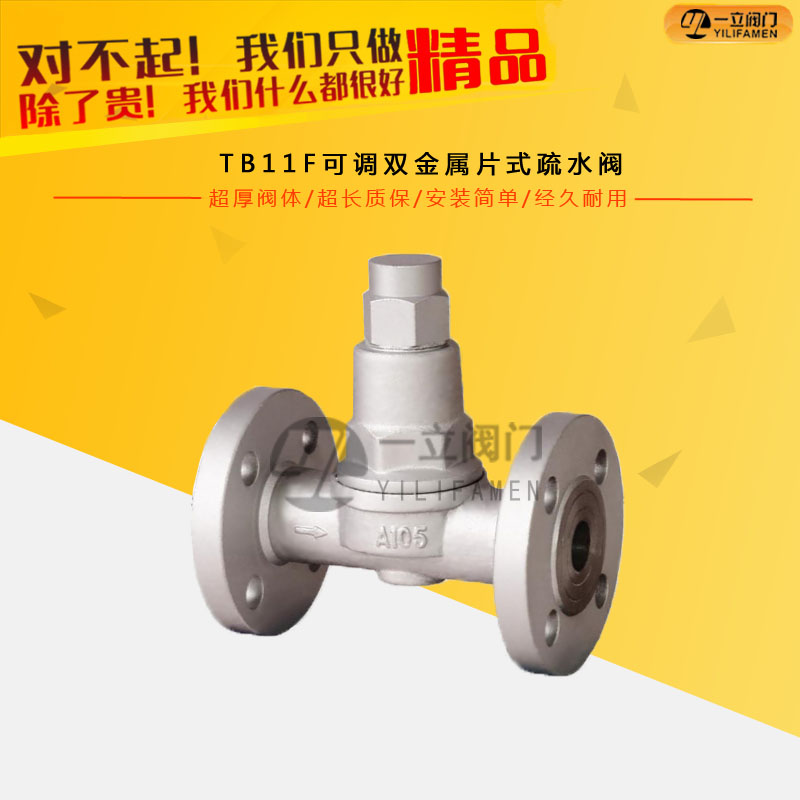

TB11F可調雙金屬片式疏水閥

  • 產品簡介： TB11F可調雙金屬片式蒸汽疏水閥根據溫度的變化造成感受溫雙金屬汽的變形，從而驅使閥芯作主復移位啟閉閥座孔，達到阻汽排放。該閣適用于蒸汽主管線和過熱蒸汽管線．
  • 咨詢熱線：0577-67313796

  • 產品詳情



產品簡介：

TB11F可調雙金屬片式蒸汽疏水閥根據溫度的變化造成感受溫雙金屬汽的變形，從而驅使閥芯作主復移位啟閉閥座孔，達到阻汽排放。該閣適用于蒸汽主管線和過熱蒸汽管線．能自動排除凝結水的排放溫度，節能效果好。

工作原理：

TB11F可調雙金屬片式疏水閥由雙金屬片感溫元件帶動閥心進行開關閥門。該閥根據溫度的變化造成感受溫雙金屬汽的變形，從而驅使閥芯作主復移位啟閉閥座孔，達到阻汽排放。當裝置剛起動時，管道出現低溫冷凝水，雙金屬片是平展的，閥芯在彈簧的彈力下處于開啟位置；當冷凝水溫度漸漸升高，雙金屬片感溫元件開始彎曲變形，并把閥心推向關閉位置。在冷凝水達到飽和溫度之前，疏水閥完全關閉。

產品用途：用于蒸汽主管、分汽缸、蒸汽伴熱管線、散熱器、低溫加熱槽、夾屑鍋等。

產品優點：

不怕水擊，耐高壓，體積小，重量輕，不怕凍，能自動排空氣，任意位置都可安裝；背壓率大于80%。該疏水閥適用于蒸汽管主管道管網伴熱儀表伴熱生活采暖和允許存有高溫凝結水的加熱設備疏水，使用范圍很廣，能自動排除凝結水的排放溫度，節能效果好。

產品特點：

1該雙金屬片疏水閥的熱敏感元件采用進口材料，靈敏度高堅固耐用。

2可調整凝結水的排放溫度，有效地利用凝結水的顯熱。

3以固定過冷度自動調節排水量，及時排出凝結水。

4抗水擊，自動排空氣性能優越。

5該閥體積小，能任意角度安裝，靈活性好。

6閥前存有高溫凝結水，形成水封，無蒸汽泄漏。

7內置大流通面積過濾網，可在線更換內件和在線清理雜質，維護方便。

特點及性能：

　　1、新型SCCV關閉系統設計，關閉可靠，壽命長久。

　　2、排放溫度可調整，有效地利用高溫凝結水中的顯熱，節能效果顯著。

　　3、排放溫度在管網運行時就可進行，并可任意角度安裝。

　　4、閥前始終存有高溫凝結水，形成可靠的水封，無蒸汽泄漏。

　　5、抗水擊，排空氣性能優良。

　　6、動作時無噪音，有利于保護環境。

　　7、通汽初始，閥門全部開啟，低溫冷凝水和空氣迅速排除，大大縮短設備啟動時間。

　　8、內部零件全部用不銹鋼制造，抗腐蝕、汽蝕。

零件材料：

序號(hao)

名稱

材料

序號

名稱

材料

1

排污螺(luo)塞(sai)

鑄(zhu)鋼(gang)

9

閥芯

合金鋼

2

排污螺塞(sai)墊圈

不銹鋼

10

金屬片(pian)元件

合金鋼

3

過濾器(qi)

不銹鋼

11

導向桿

不銹鋼

4

閥體

鑄鋼/不銹(xiu)鋼

12

閥桿

合金鋼

5

閥座

不銹鋼

13

鉚釘

不銹(xiu)鋼(gang)

6

閥蓋墊圈(quan)

石墨

14

螺母

不(bu)銹鋼(gang)

7

閥蓋

鑄鋼(gang)/不銹鋼(gang)

15

墊圈

不(bu)銹鋼

8

閥蓋(gai)螺栓

碳(tan)鋼

16

擋板(ban)

不銹鋼(gang)

連接尺寸：

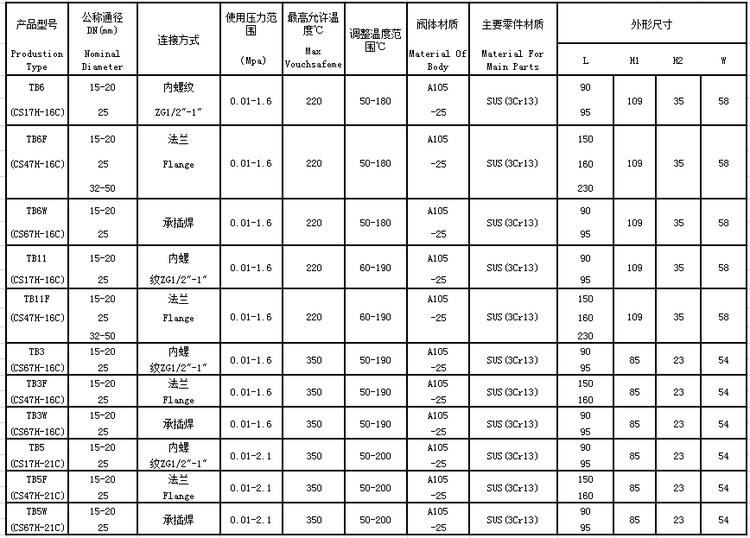

型號(hao)、規(gui)格、外形尺(chi)寸表(biao)

型號

公(gong)稱通徑

L(mm)

H(mm)

H1(mm)

φ(mm)

TB11F

16 25 40

15

150

100

25

60

20

150

100

25

60

25

160

105

30

60

32

230

151.5

31.5

66

40

230

151.5

31.5

66

50

230

122

37

66

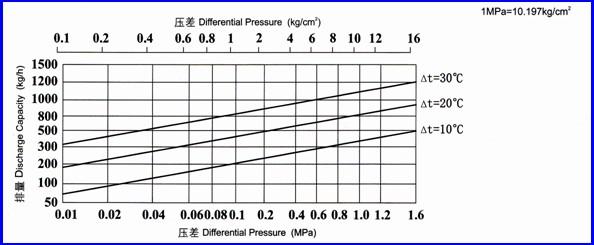

排水圖：
