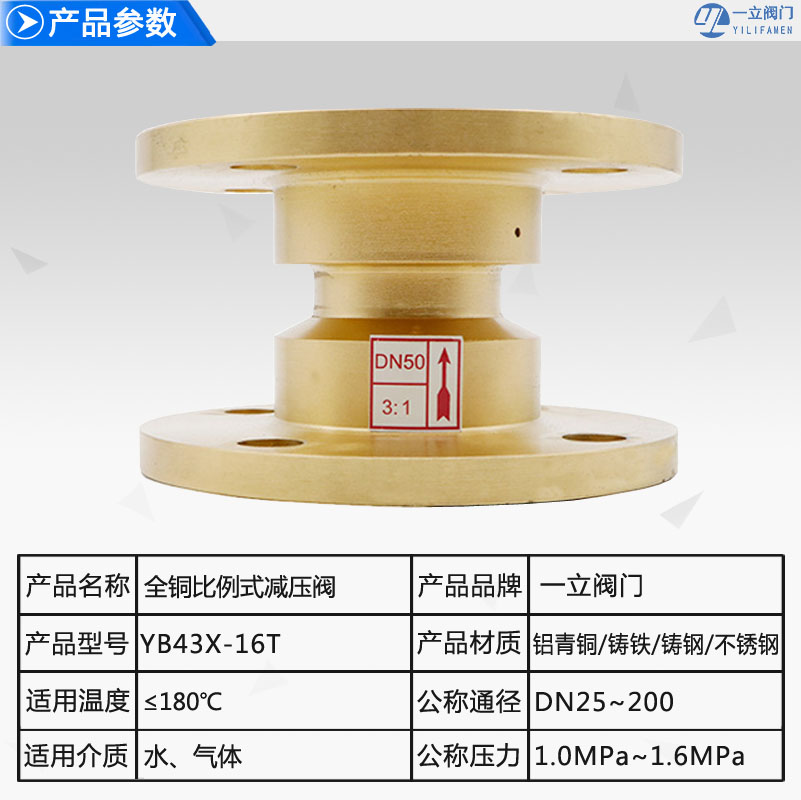

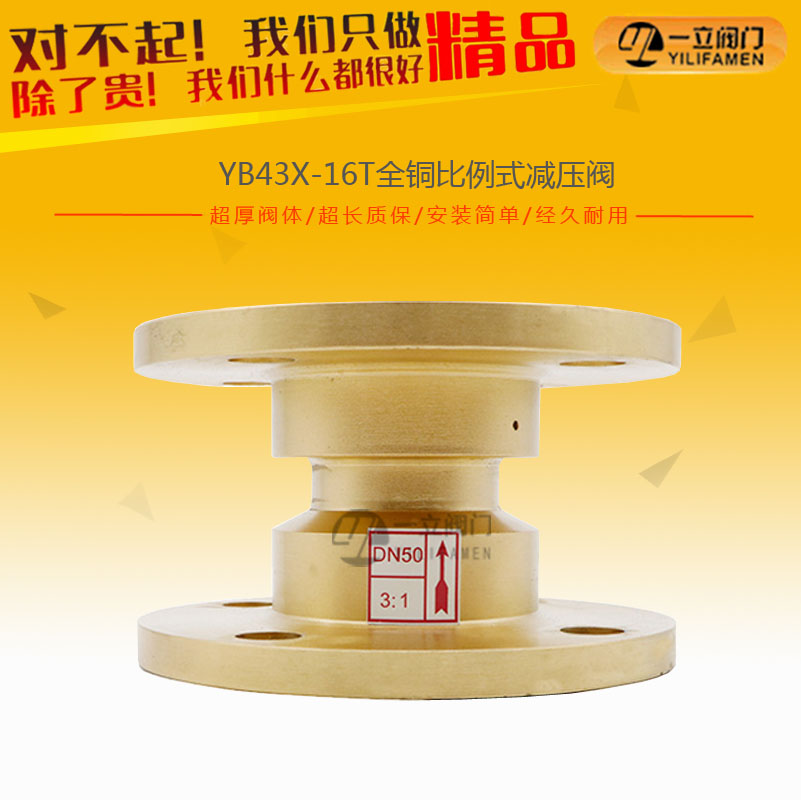

YB43X-16T全銅比例式減壓閥

  • 產品概述： YB43X固定比例式減壓閥：法蘭連接形式、活塞式結構形式，閥座密封面材料為橡膠，公稱壓力 PN10~PN16。比例式減壓閥由閥體、進口壓蓋、活塞、出口壓蓋及O型圈、密封墊等
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品概述：
YB43X固定比例式減壓閥：法蘭連接形式、活塞式結構形式，閥座密封面材料為橡膠，公稱壓力 PN10~PN16。比例式減壓閥由閥體、進口壓蓋、活塞、出口壓蓋及O型圈、密封墊等零件組成。一般選擇比例式減壓閥是使設計流量在流量-壓力特性曲線的直線段上，這樣閥后壓力與閥前壓力仍呈比例關系。比例式減壓閥結構嚴謹、新穎、運行流暢、體形輕巧便于安裝、減壓比例穩定，即減“動壓”又減“靜壓”，材料采用不銹鋼，適用于清潔水和氣體。

產品特點：
Y43X-A比例式減壓閥特點：外形美觀，質量可靠，比例準確，工作平穩，既減動壓也減靜壓。該閥利用閥體內部活塞兩端不同載面積產生的壓力差，改變閥后的壓力，達到減壓目的。減壓閥的減壓比例是：（2：1）--（3：1）--（4：1）--（3：2）--（5：2）等，亦可根據用戶的要求設計比例的減壓閥。

技術參數：
產品(pin)名(ming)稱
YB43X比例(li)式減壓閥
產品(pin)型號
YB43X
公稱通徑
DN25-200mm
壓力(li)范圍
1.0~1.6MPa
閥體材質
銅、鑄鋼、不銹鋼



工作原理：
當閥(fa)(fa)(fa)后(hou)(hou)(hou)管網(wang)停止用(yong)水時由于(yu)活(huo)(huo)塞(sai)后(hou)(hou)(hou)端壓(ya)(ya)強升高，比(bi)例(li)式(shi)減壓(ya)(ya)閥(fa)(fa)(fa)活(huo)(huo)塞(sai)失(shi)去平衡狀態而前(qian)(qian)移，比(bi)例(li)式(shi)減壓(ya)(ya)閥(fa)(fa)(fa)關(guan)閉。當在(zai)閥(fa)(fa)(fa)后(hou)(hou)(hou)管網(wang)上無用(yong)水時閥(fa)(fa)(fa)門關(guan)閉，閥(fa)(fa)(fa)前(qian)(qian)后(hou)(hou)(hou)壓(ya)(ya)力比(bi)是定值(zhi)；當閥(fa)(fa)(fa)后(hou)(hou)(hou)管網(wang)啟用(yong)消(xiao)火栓或(huo)噴(pen)頭噴(pen)水時，閥(fa)(fa)(fa)前(qian)(qian)壓(ya)(ya)力大于(yu)閥(fa)(fa)(fa)后(hou)(hou)(hou)壓(ya)(ya)力，推動(dong)活(huo)(huo)塞(sai)后(hou)(hou)(hou)移比(bi)例(li)式(shi)減壓(ya)(ya)閥(fa)(fa)(fa)打開(kai)，閥(fa)(fa)(fa)后(hou)(hou)(hou)管網(wang)壓(ya)(ya)力隨流量的(de)增加而降低（符合流量-壓(ya)(ya)力特性曲線），直至達到平衡位置(zhi)，活(huo)(huo)塞(sai)停止移動(dong)。Y43X-10、Y43X-16型比(bi)例(li)式(shi)減壓(ya)(ya)閥(fa)(fa)(fa)是利用(yong)閥(fa)(fa)(fa)內浮(fu)動(dong)活(huo)(huo)塞(sai)兩端不同(tong)的(de)截面積構成(cheng)壓(ya)(ya)力差從而改(gai)變進水與出水的(de)壓(ya)(ya)力狀況，達到減壓(ya)(ya)的(de)目的(de)。

主要零(ling)件材料：

零件名稱

材料(liao)

閥體

銅或(huo)不銹(xiu)鋼、鑄鋼、鑄鐵

活塞

銅(tong)或不銹鋼

進(jin)口壓蓋

銅或不(bu)銹鋼

出口壓蓋

銅或不銹鋼

調壓范圍：
是指減壓閥輸出壓力P2的可調范圍，在此范圍內要求達到規定的精度。調壓范圍主要與調壓彈簧的剛度有關。

壓力特性：
是指流量g為定值時，因輸入壓力波動而引起輸出壓力波動的特性。輸出壓力波動越小，減壓閥的特性越好。輸出壓力必須低于輸入壓力—定值才基本上不隨輸入壓力變化而變化。

流量特性：
 是指輸入壓力—定時，輸出壓力隨輸出流量g的變化而變化的持性。當流量g發生變化時，輸出壓力的變化越小越好。一般輸出壓力越低，它隨輸出流量的變化波動就越小。

外形尺寸：

公稱(cheng)通徑DN（MM）

尺寸（MM）

C

L

D

15

1/2"

80

50

20

3/4"

80

50

25

1"

90

54

32

1 1/4"

100

60

40

1 1/2"

110

68

50

2"

120

80

法蘭連(lian)接尺寸(cun)PN1.0MPa按GB4216.4-84標準，PN1.6MPa按GB4216.5-84標準

型號(hao)

公稱壓力PN（MPa）

公稱通(tong)徑DN（MM）

L

Y43X-10T(B型)

1.0

50

85

65

102

80

122

100

140

125

160

150

178

200

230

Y43X-16T

1.6

50

85

65

102

80

122

100

140

125

160

150

178

200

230


咨詢：YB43X-16T全銅比例式減壓閥
