減壓閥
您的位置：主頁 > 產品中心 > 減壓閥 >
prevnext

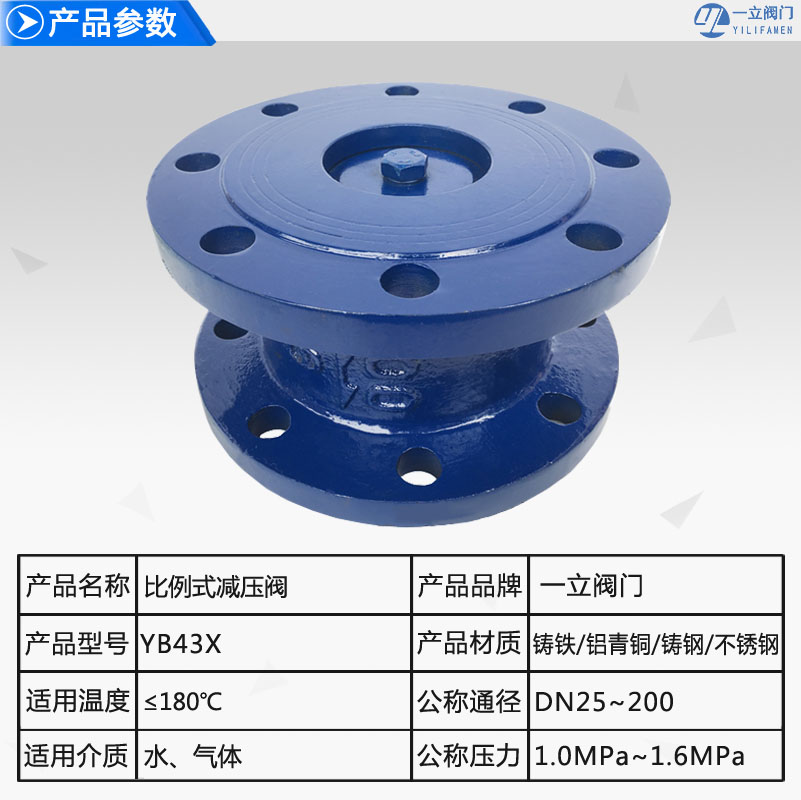

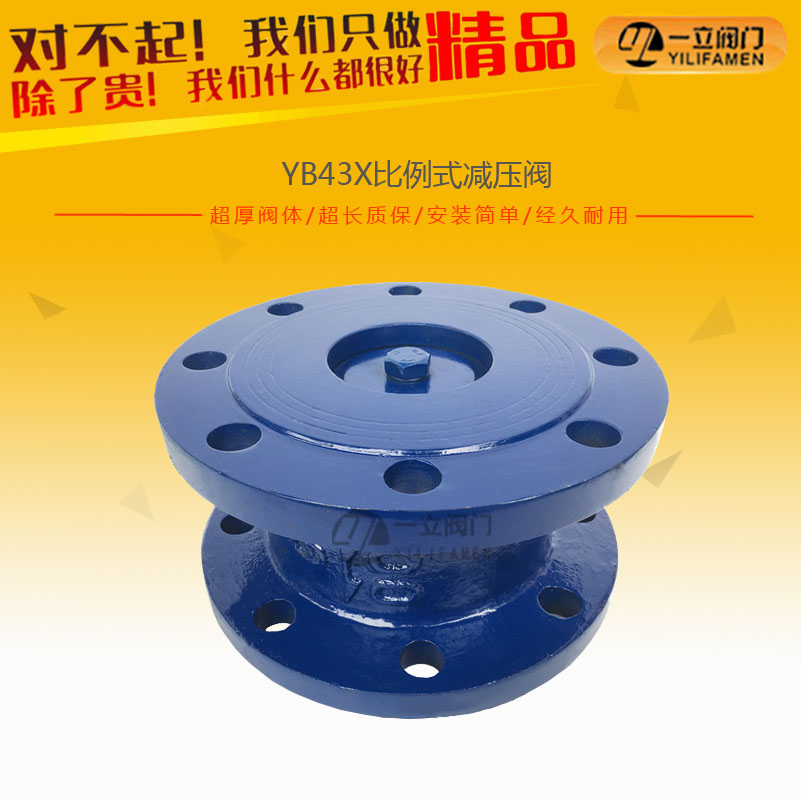

YB43X比例式減壓閥

  • 產品概述： YB43X固定比例式減壓閥：法蘭連接形式、活塞式結構形式，閥座密封面材料為橡膠，公稱壓力 PN10~PN16。比例式減壓閥由閥體、進口壓蓋、活塞、出口壓蓋及O型圈、密封墊等
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品概述：
YB43X固定比例式減壓閥：法蘭連接形式、活塞式結構形式，閥座密封面材料為橡膠，公稱壓力 PN10~PN16。比例式減壓閥由閥體、進口壓蓋、活塞、出口壓蓋及O型圈、密封墊等零件組成。一般選擇比例式減壓閥是使設計流量在流量-壓力特性曲線的直線段上，這樣閥后壓力與閥前壓力仍呈比例關系。比例式減壓閥結構嚴謹、新穎、運行流暢、體形輕巧便于安裝、減壓比例穩定，即減“動壓”又減“靜壓”，材料采用不銹鋼，適用于清潔水和氣體。

產品特點：
Y43X-A比例式減壓閥特點：外形美觀，質量可靠，比例準確，工作平穩，既減動壓也減靜壓。該閥利用閥體內部活塞兩端不同載面積產生的壓力差，改變閥后的壓力，達到減壓目的。減壓閥的減壓比例是：（2：1）--（3：1）--（4：1）--（3：2）--（5：2）等，亦可根據用戶的要求設計比例的減壓閥。

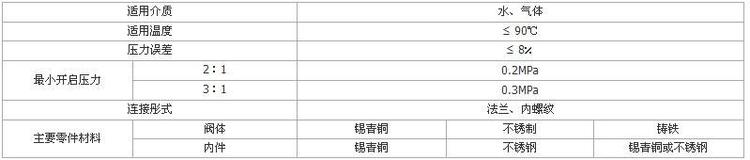

技術參數：
產品名稱(cheng)
YB43X比例式減壓(ya)閥
產品型號
YB43X
公稱(cheng)通徑
DN25-200mm
壓(ya)力范圍
1.0~1.6MPa
閥體(ti)材質
銅(tong)、鑄鋼(gang)、不銹鋼(gang)



工作原理：
當(dang)閥(fa)后(hou)(hou)(hou)管(guan)(guan)網(wang)(wang)停止(zhi)用水(shui)(shui)時(shi)由(you)于(yu)活塞(sai)(sai)(sai)后(hou)(hou)(hou)端(duan)壓(ya)(ya)強升高，比(bi)(bi)例式(shi)(shi)(shi)減(jian)(jian)壓(ya)(ya)閥(fa)活塞(sai)(sai)(sai)失去平衡狀(zhuang)態而(er)前(qian)移，比(bi)(bi)例式(shi)(shi)(shi)減(jian)(jian)壓(ya)(ya)閥(fa)關閉。當(dang)在(zai)閥(fa)后(hou)(hou)(hou)管(guan)(guan)網(wang)(wang)上無用水(shui)(shui)時(shi)閥(fa)門關閉，閥(fa)前(qian)后(hou)(hou)(hou)壓(ya)(ya)力(li)(li)(li)比(bi)(bi)是(shi)定值；當(dang)閥(fa)后(hou)(hou)(hou)管(guan)(guan)網(wang)(wang)啟用消火栓或噴頭噴水(shui)(shui)時(shi)，閥(fa)前(qian)壓(ya)(ya)力(li)(li)(li)大于(yu)閥(fa)后(hou)(hou)(hou)壓(ya)(ya)力(li)(li)(li)，推動(dong)活塞(sai)(sai)(sai)后(hou)(hou)(hou)移比(bi)(bi)例式(shi)(shi)(shi)減(jian)(jian)壓(ya)(ya)閥(fa)打開，閥(fa)后(hou)(hou)(hou)管(guan)(guan)網(wang)(wang)壓(ya)(ya)力(li)(li)(li)隨流量(liang)的增加而(er)降(jiang)低(di)（符合流量(liang)-壓(ya)(ya)力(li)(li)(li)特性曲線），直至(zhi)達(da)到平衡位置，活塞(sai)(sai)(sai)停止(zhi)移動(dong)。Y43X-10、Y43X-16型(xing)比(bi)(bi)例式(shi)(shi)(shi)減(jian)(jian)壓(ya)(ya)閥(fa)是(shi)利用閥(fa)內浮動(dong)活塞(sai)(sai)(sai)兩端(duan)不同的截面積(ji)構成壓(ya)(ya)力(li)(li)(li)差(cha)從而(er)改變(bian)進(jin)水(shui)(shui)與出(chu)水(shui)(shui)的壓(ya)(ya)力(li)(li)(li)狀(zhuang)況，達(da)到減(jian)(jian)壓(ya)(ya)的目(mu)的。

主要零(ling)件材料：

零件名稱

材料(liao)

閥體(ti)

銅或(huo)不(bu)銹鋼、鑄鋼、鑄鐵

活塞

銅或不銹鋼

進口(kou)壓蓋(gai)

銅或不銹鋼

出口壓蓋

銅或不銹鋼(gang)

調壓范圍：
是指減壓閥輸出壓力P2的可調范圍，在此范圍內要求達到規定的精度。調壓范圍主要與調壓彈簧的剛度有關。

壓力特性：
是指流量g為定值時，因輸入壓力波動而引起輸出壓力波動的特性。輸出壓力波動越小，減壓閥的特性越好。輸出壓力必須低于輸入壓力—定值才基本上不隨輸入壓力變化而變化。

流量特性：
是指輸入壓力—定時，輸出壓力隨輸出流量g的變化而變化的持性。當流量g發生變化時，輸出壓力的變化越小越好。一般輸出壓力越低，它隨輸出流量的變化波動就越小。

外形尺寸：

公稱通徑DN（MM）

尺寸（MM）

C

L

D

15

1/2"

80

50

20

3/4"

80

50

25

1"

90

54

32

1 1/4"

100

60

40

1 1/2"

110

68

50

2"

120

80

法蘭(lan)連(lian)接尺寸PN1.0MPa按GB4216.4-84標準(zhun)，PN1.6MPa按GB4216.5-84標準(zhun)

型號

公稱壓力PN（MPa）

公(gong)稱通徑DN（MM）

L

Y43X-10T(B型)

1.0

50

85

65

102

80

122

100

140

125

160

150

178

200

230

Y43X-16T

1.6

50

85

65

102

80

122

100

140

125

160

150

178

200

230



咨詢：YB43X比(bi)例式減(jian)壓閥
