管夾閥
您的位置：主頁 > 產品中心 > 管夾閥 >
prevnext

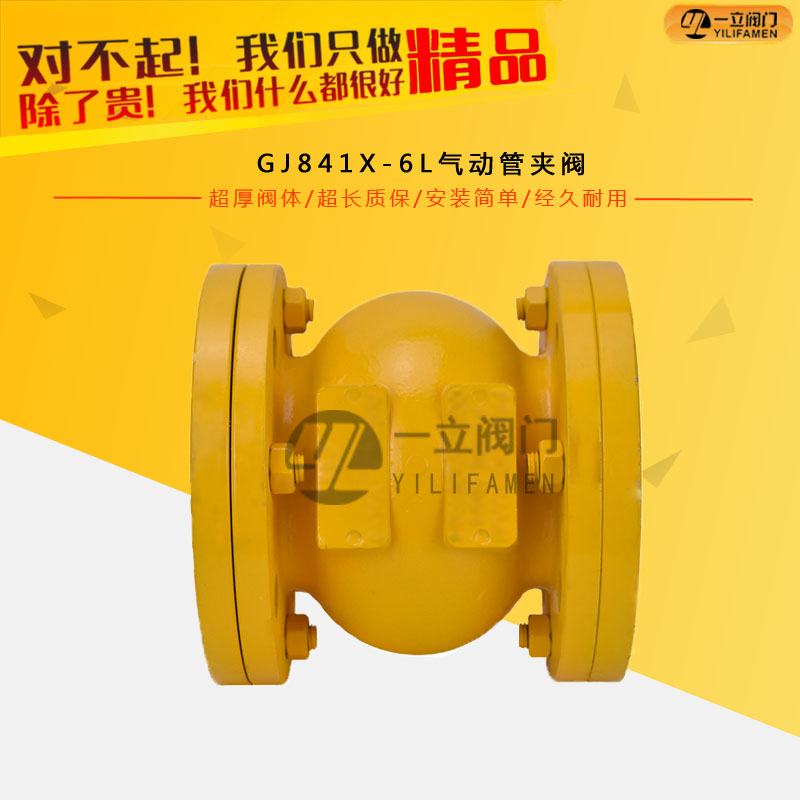

GJ841X-6L氣動管夾閥

  • 技術參數： 閥體：鑄鐵DN40~200 法蘭連接：鑄鐵DN40~200 管套材質及溫度范圍： 天然橡膠-5~80℃ 三元乙丙膠-5~120℃ 食品級：食品級天然橡膠管套 控制介質：壓縮空氣或壓力水 控制附件：
  • 咨詢熱線：0577-67313796

  • 產品詳情



技術參數：

閥體：鑄鐵DN40~200
法蘭連接：鑄鐵DN40~200

管套材質及溫度范圍：

天然橡膠-5~80℃
三元乙丙膠-5~120℃
食品級：食品級天然橡膠管套
控制介質：壓縮空氣或壓力水
控制附件：手動-三通手動閥

口(kou)徑（DN）
DN40~200
DN250~300
工作(zuo)壓力
ma×4bar
ma×3bar
控制壓力
ma×6bar
ma×4.5bar
最大(da)壓差(cha)
2bar
ma×1.5bar
A.閥體
B.橡膠管套
C.控制流體（水或氣）入口
E.連接法蘭
*手動/自動控制：外加三通手動閥或三通電磁
閥控制壓縮空氣或壓力水進入閥體

零件材料：

名稱

材料

閥體

鋁合金(jin)

套管

橡膠

閥桿

鑄銅、碳(tan)鋼

壓(ya)桿

鑄鐵

手(shou)輪

鑄(zhu)鐵(tie)

托(tuo)架(jia)

球墨鑄鐵(tie)

性能規范：

適(shi)用溫(wen)度

適用(yong)介(jie)質(zhi)

≤85℃

礦漿(jiang)、磨料、干濕型粉塵類(lei)

產品特點：

無壓力損失、無堵塞、無泄露，防水錘沖擊
特別適用于含顆粒的液——固及氣——固二相流
橡膠管套帶有纖維增強結構，耐磨、抗疲勞

工作原理：管夾閥是利用閥體同橡膠管套間的水壓或氣壓使管套變形合攏將流體截斷。

連接尺寸：

口徑(jing)（DN）
40
50
65
80
100
125
150
200
250
300
外型(xing)尺(chi)寸(cun)
L
150
180
180
220
276
345
414
550
680
820
H
40
60
60
75
95
120
145
182
229
278
I
26
27
28
30
36
48
52
65
82
98
D
150
165
200
200
220
250
285
340
405
480
法(fa)蘭
標準
**
PN10
DN40
PN10
DN50
PN10
DN65
PN10
DN80
PN10
DN100
PN10
DN125
PN10
DN150
PN10
DN200
PN10/20
DN250
PN10/20
DN300
*僅用于鑄鐵法蘭 **可選ANSI法蘭標準

安裝及維修：

 ⑴本廠生產管夾閥門尺寸符合機械工業部標準，出廠前經過試壓GJ41X-6L按規定10Kg/cm2,GJ41X-10L按16Kg/cm2試壓持續5分鐘無泄露，安裝時不必拆洗調整更動。
 ⑵本閥門在管道上任意安裝，沒有介質流向限制，久時使用，如有磨損或泄露只需將閥體拆下調換新管套，其閥體可長期使用經濟的確實惠。

結構和工作原結構：

 ⑴結構：本閥門有由上下鋁合金閥體，橡膠管套、大小閥桿閘板、上下導柱等零件組成。
 ⑵工作原理：當順轉手輪時，使大小閥桿同時帶動上下茬板、壓縮管套、進行關閉，反之即行開啟。這樣，閘板在導柱之間上下往復完成閥門開閉工作，另因橡膠管套或承力小，所以在開閉時，操作人員旋轉輪時只要感到適量抵觸，均達到開閉極點。切勿盡力多人補助，禁用其他工具開閉。

咨詢：GJ841X-6L氣動管夾(jia)閥
