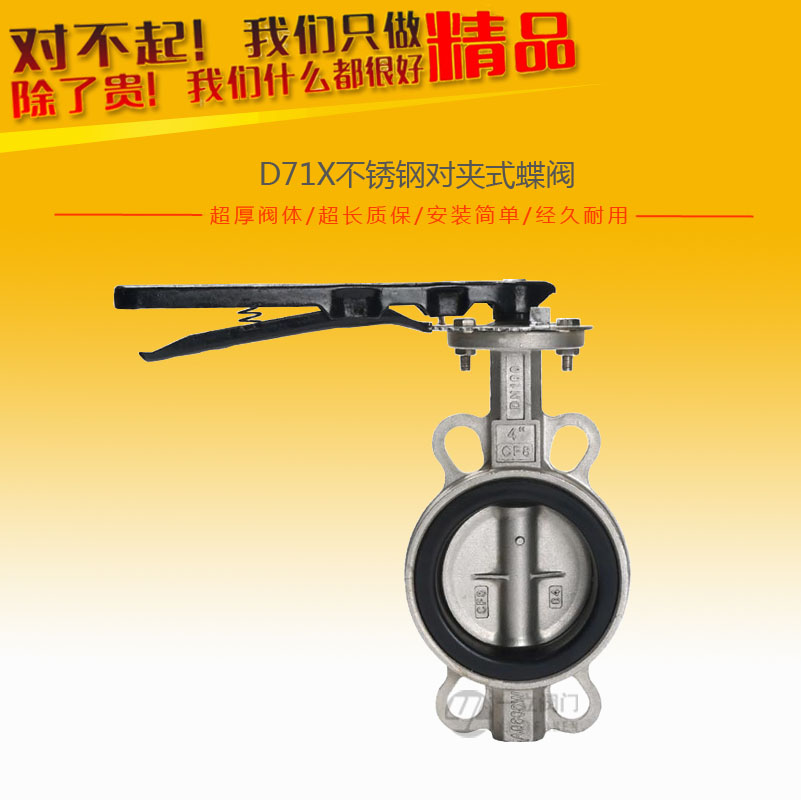

D71X不銹鋼對夾式蝶閥

產品概述： D71X/F-16P不銹鋼對夾式蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、

咨詢熱線：0577-67313796

產品詳情

產品概(gai)述(shu)：

D71X/F-16P不(bu)銹(xiu)鋼對(dui)夾式蝶閥的(de)(de)啟閉(bi)件是一個(ge)圓盤形的(de)(de)蝶板(ban),在(zai)閥體(ti)內繞其自身的(de)(de)軸線旋(xuan)轉,從而(er)達到啟閉(bi)或調(diao)節的(de)(de)目的(de)(de)。蝶閥的(de)(de)優(you)點有結構簡(jian)單、體(ti)積小、重量輕、安裝尺寸小、開關快(kuai)。

結(jie)構特點：

1、本閥采用雙偏心結構，具有越關(guan)越緊的密封(feng)功能(neng)(neng)，密封(feng)性能(neng)(neng)好(hao)。

2、密封副材料選用不銹鋼(gang)和丁腈耐油(you)橡膠配對，使用長。

3、橡膠(jiao)密(mi)封圈可位(wei)于閥(fa)體上，也可以位(wei)于蝶(die)板上，可適用不(bu)同特點的介質，供用戶選擇。

4、蝶板采用框架結構，強度高，過(guo)流面積大，流阻小。

5、整體烤漆、能防銹蝕且只要(yao)更換密(mi)封(feng)閥(fa)座密(mi)封(feng)材料，就可使用于不(bu)同介質。

6、本閥具有(you)雙向密封功能，安裝(zhuang)時不(bu)受介質流向的控制，也不(bu)受空間位置的影(ying)響，可在任(ren)何方向安裝(zhuang)。

7、本(ben)閥結構，操作靈活，省(sheng)力，方(fang)便。

參數說明：

公(gong)稱通經DN（mm)	對夾式(shi)50-300		法(fa)蘭式(shi)50～2000
公稱壓力(li)PN（MPa)	0.6	1.0	1.6
密封試(shi)驗(MPa)	0.66	1.1	1.76
強度(du)試驗(MPa)	0.9	1.5	2.4
適用溫度	丁腈(jing)橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質(zhi)	水、空氣(qi)、天(tian)然氣(qi)、油品及弱腐(fu)蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳(chuan)動、電動、氣動、液動

主要(yao)零件材(cai)料：

零件名稱	材料(liao)
閥體	304、WCB、QT450-10、HT200、HT250
蝶板	304、WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封(feng)圈(quan)	丁腈耐(nai)油橡(xiang)膠
填料	柔(rou)性石墨(mo)
制造標準	GB/T 122387-89
法蘭標(biao)準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗(yan)標準	GB/T 13927-92

性能特點：

1、結構簡(jian)單(dan)緊湊，重量較(jiao)輕，便于裝拆和維修(xiu)。

2、操作(zuo)扭距較小，轉90°啟閉(bi)輕便迅速(su)。；

3、流(liu)阻小，流(liu)量特性(xing)近似(si)傾斜直線(xian)，節能(neng)效果好。

4、密封可靠，泄(xie)漏為零(ling)，使用(yong)壽命長。

5、可用各種材料制成，適用于各種介質。

主要連接尺寸和外形尺寸：

DN	H	H2	H3	L	L1	φ		螺栓及其過(guo)孔				重量
DN	H	H2	H3	L	L1	0.6MPa	1.0MPa	0.6MPa		1.0MPa
40	205	94	42	33	202	100	110	4-M12	4-14	4-M16	4-18	3.4
50	284	162	42	43	202	110	125	4-M12	4-14	4-M16	4-18	3.7
65	315	175	42	46	202	130	145	4-M12	4-14	4-M16	4-18	4.3
80	318	181	42	46	202	150	160	4-M16	4-18	8-M16	4-18	5
100	312	153	45	52	253	170	180	4-M16	4-18	8-M16	4-18	7.5
125	386	213	45	56	253	200	210	8-M16	4-18	8-M16	4-18	8.8
150	356	172	45	56	303	225	240	8-M16	4-18	8-M20	4-22	10.4
