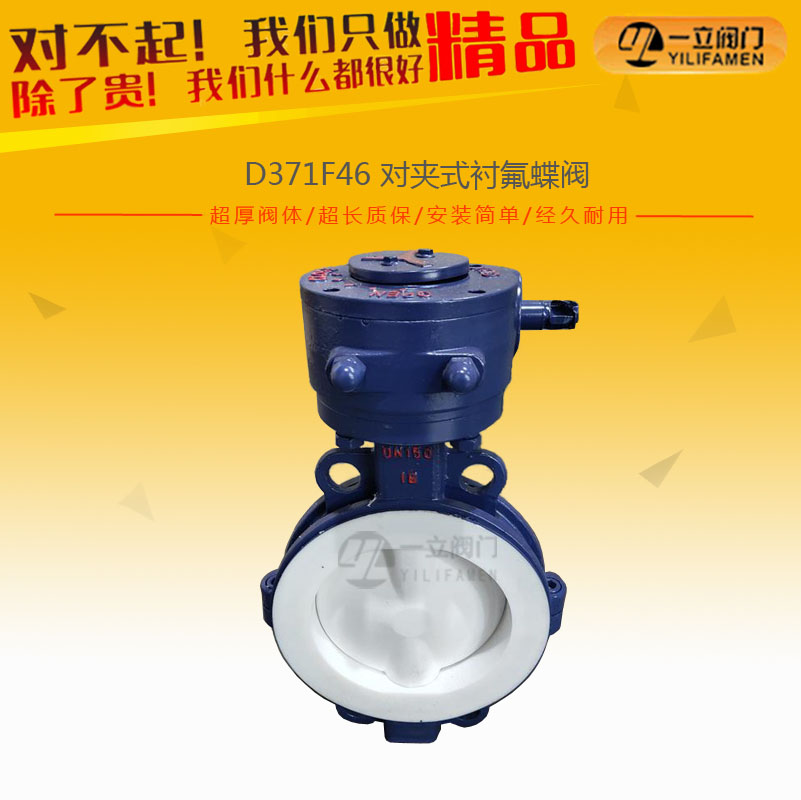

一、D371F46對夾式襯氟蝶閥概述：
防腐蝕襯(chen)(chen)氟蝶閥采用對分兩片閥體(ti)組合,閥座(zuo)與閥體(ti)內(nei)襯(chen)(chen)一(yi)體(ti)化(hua),閥門工作時,只有(you)全(quan)塑(su)閥座(zuo)與襯(chen)(chen)塑(su)蝶板與介(jie)質(zhi)接觸(chu),產(chan)品可承受“除熔融(rong)堿金屬和元素氟”外的任何(he)介(jie)質(zhi)腐蝕,其中D71F46閥桿與蝶板（鍛(duan)）為一(yi)體(ti),表面(mian)均勻(yun)包覆一(yi)層FEP。閥體(ti)通(tong)道(dao)內(nei)表面(mian)光滑,流(liu)體(ti)阻力小,CV值(zhi)高(gao),流(liu)通(tong)能力強(qiang),扭矩適中,采用四(si)級密封結構并在密封面(mian)外配以耐溫抗老化(hua)的SI橡膠(jiao)的彈(dan)性襯(chen)(chen)墊閥座(zuo),完全(quan)達(da)到介(jie)質(zhi)的零泄漏。
二、D371F46對(dui)夾式襯氟蝶閥基本型號：
|
手 |
DA71F/P 半襯(chen) |
蝸 |
DA371F/P 半襯 |
|
DA71F3 全襯里 |
DA371F3 全襯里 |
||
|
DA71F4 全襯里(li) |
DA371F4 全襯里(li) |
||
|
DA71F46 全襯(chen)里(li) |
DA371F46 全襯(chen)里(li) |
||
|
氣 |
DA671F/P 半襯 |
電 |
DA971F/P 半(ban)襯 |
|
DA671F3 全襯里 |
DA971F3 全襯(chen)里 |
||
|
DA671F4 全襯(chen)里 |
DA971F4 全襯里 |
||
|
DA671F46 全(quan)襯里(li) |
DA971F46 全襯里 |
三(san)、D371F46對夾式(shi)襯氟蝶閥(fa)技術規范：
|
設計標(biao)準 |
GB12238 |
|
結構(gou)長度 |
GB12221 |
|
法(fa)蘭(lan)標(biao)準 |
JB/T79-94 |
|
GB9113.1-26 |
|
|
檢驗(yan)試驗(yan) |
GB/T13927 |
|
驅動(dong)方式 |
蝸輪、手動、電動、氣動 |
四、D371F46對夾式(shi)襯氟(fu)蝶閥主要零部件材料表：
|
零(ling)件名稱 |
材料 |
|
上下閥(fa)體 |
鑄(zhu)鐵、鑄(zhu)鋼(gang)、不銹(xiu)鋼(gang)、襯F46、F3 |
|
閥座 |
鑄鋼 |
|
帶桿蝶板 |
鑄鋼、不銹鋼、襯F46、F3 |
|
填料 |
F4 |
|
襯墊 |
硅橡膠(jiao) |
|
蝸輪手柄 |
球墨(mo)鑄鐵 |
五、D371F46對夾(jia)式襯氟蝶閥(fa)尺寸及重量：
|
公稱(cheng)通徑 |
PN1.0(MPa)主要(yao)外形(xing)尺寸和連接尺寸(mm) |
PN1.6(MPa) |
重量 |
|||||||||
|
DN |
L |
D |
D1 |
D2 |
f |
Z-φd |
H2 |
H1 |
D |
D1 |
Z-φd |
kg |
|
40 |
33 |
145 |
110 |
85 |
3 |
4-φ18 |
270 |
80 |
145 |
110 |
4-φ18 |
4 |
|
50 |
43 |
160 |
125 |
100 |
3 |
4-φ18 |
280 |
85 |
160 |
125 |
4-φ18 |
5 |
|
65 |
46 |
180 |
145 |
120 |
3 |
4-φ18 |
290 |
93 |
180 |
145 |
4-φ18 |
7 |
|
80 |
46 |
195 |
160 |
140 |
3 |
4-φ18 |
310 |
100 |
195 |
160 |
8-φ18 |
9 |
|
100 |
52 |
215 |
180 |
155 |
3 |
8-φ18 |
340 |
110 |
215 |
180 |
8-φ18 |
13 |
|
125 |
56 |
245 |
210 |
185 |
3 |
8-φ18 |
355 |
120 |
245 |
210 |
8-φ18 |
15 |
|
150 |
56 |
280 |
240 |
210 |
3.5 |
8-φ23 |
380 |
160 |
280 |
240 |
8-φ23 |
24 |
|
200 |
60 |
335 |
295 |
265 |
3.5 |
8-φ23 |
430 |
245 |
335 |
295 |
12-φ23 |
38 |
|
250 |
68 |
390 |
350 |
320 |
4 |
12-φ23 |
450 |
260 |
405 |
355 |
12-φ26 |
60 |
|
300 |
78 |
440 |
400 |
370 |
4 |
12-φ23 |
480 |
300 |
460 |
410 |
12-φ26 |
70 |
|
350 |
78 |
500 |
460 |
420 |
4 |
16-φ23 |
600 |
320 |
520 |
470 |
16-φ26 |
80 |
|
400 |
102 |
565 |
515 |
475 |
4.5 |
16-φ25 |
630 |
330 |
580 |
525 |
16-φ30 |
120 |
|
450 |
114 |
615 |
565 |
525 |
4.5 |
20-φ25 |
655 |
380 |
640 |
585 |
20-φ30 |
165 |
|
500 |
127 |
670 |
620 |
580 |
5 |
20-φ25 |
680 |
390 |
715 |
650 |
20-φ33 |
205 |
|
600 |
154 |
780 |
725 |
690 |
5 |
20-φ30 |
730 |
450 |
840 |
770 |
20-φ36 |
250 |
|
700 |
165 |
895 |
840 |
800 |
5 |
24-φ30 |
790 |
480 |
910 |
840 |
24-φ36 |
320 |
|
800 |
190 |
1010 |
950 |
905 |
5 |
24-φ34 |
880 |
580 |
1020 |
950 |
24-φ39 |
395 |
|
900 |
203 |
1110 |
1050 |
1005 |
5 |
28-φ34 |
930 |
625 |
1120 |
1050 |
28-φ39 |
450 |
|
1000 |
216 |
1220 |
1160 |
1115 |
6 |
28-φ34 |
1000 |
660 |
1255 |
1170 |
28-φ42 |
600 |
|
1200 |
254 |
1450 |
1380 |
1325 |
6 |
32-φ41 |
1300 |
780 |
1485 |
1390 |
32-φ48 |
825 |
