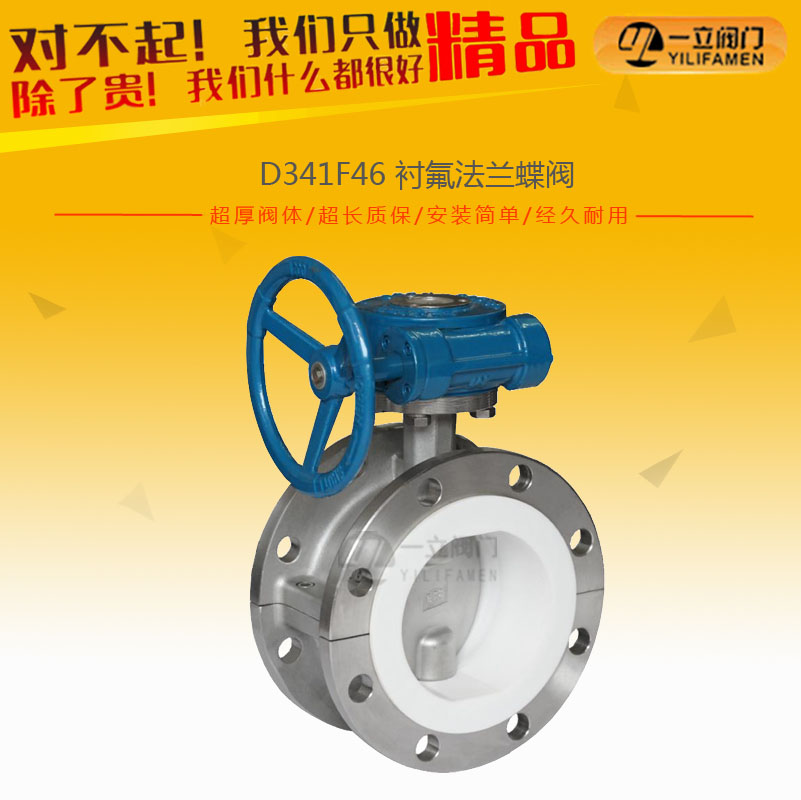

D341F46襯氟法蘭蝶閥
- 一、 D341F46襯氟法蘭蝶閥 概述： 防腐蝕襯氟蝶閥采用對分兩片閥體組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥座與襯塑蝶板與介質接觸,產品可承受除熔融堿金屬和元素氟外的
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門(men)行業引領(ling)者
- 全國服務(wu)熱線：
0577-67313796
國內外閥門(men)行業引領(ling)者
0577-67313796
一、D341F46襯氟法(fa)蘭蝶(die)閥概述：
防腐(fu)蝕襯(chen)(chen)氟(fu)蝶(die)閥(fa)(fa)(fa)采用對分(fen)兩片閥(fa)(fa)(fa)體(ti)(ti)(ti)(ti)組合,閥(fa)(fa)(fa)座與閥(fa)(fa)(fa)體(ti)(ti)(ti)(ti)內(nei)襯(chen)(chen)一體(ti)(ti)(ti)(ti)化,閥(fa)(fa)(fa)門工作時,只有全塑閥(fa)(fa)(fa)座與襯(chen)(chen)塑蝶(die)板(ban)與介(jie)質(zhi)(zhi)接(jie)觸(chu),產品可(ke)承受“除熔融(rong)堿金屬(shu)和(he)元素氟(fu)”外的任何介(jie)質(zhi)(zhi)腐(fu)蝕,其中(zhong)D71F46閥(fa)(fa)(fa)桿與蝶(die)板(ban)（鍛）為一體(ti)(ti)(ti)(ti),表面均勻(yun)包(bao)覆一層FEP。閥(fa)(fa)(fa)體(ti)(ti)(ti)(ti)通道(dao)內(nei)表面光滑(hua),流體(ti)(ti)(ti)(ti)阻力小,CV值高,流通能力強,扭矩適中(zhong),采用四級(ji)密(mi)封結(jie)構并在密(mi)封面外配以耐溫抗老化的SI橡膠的彈性襯(chen)(chen)墊閥(fa)(fa)(fa)座,完全達到介(jie)質(zhi)(zhi)的零泄漏。
二(er)、D341F46襯氟法蘭蝶閥結(jie)構特點：
1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節；
2.四級加載彈性密封，絕對保證了閥門內、外的零泄漏；
a.軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；
b.軸頭端面采用彈性O型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
c.軸的徑向采用O型圈與金屬墊的組合；
d.閥座鑲在有彈性條的閥體的槽內；
3.采用(yong)可調彈性(xing)彈子(zi)定(ding)位(wei)。定(ding)位(wei)準確(que)，結構簡單。
三(san)、D341F46襯氟法蘭蝶(die)閥技術規范：
|
設計標準 |
GB12238 |
|
結構長度 |
GB12221 |
|
法(fa)蘭標準 |
JB/T79-94 |
|
GB9113.1-26 |
|
|
檢驗(yan)試驗(yan) |
GB/T13927 |
|
驅動方式(shi) |
蝸輪、手動、電(dian)動、氣動 |
四、D341F46襯(chen)氟法蘭蝶閥主要零部件材料表：
|
零件名稱 |
材料 |
|
上下閥體 |
鑄鐵、鑄鋼(gang)、不銹(xiu)鋼(gang)、襯F46、F3 |
|
閥座 |
鑄鋼 |
|
帶桿(gan)蝶(die)板 |
鑄鋼、不銹鋼、襯F46、F3 |
|
填料 |
F4 |
|
襯墊 |
硅橡膠 |
|
蝸輪手(shou)柄(bing) |
球墨鑄鐵 |
五、D341F46襯氟法蘭蝶閥尺寸及重量：
|
公稱(cheng)通徑 |
標準值 |
參考值 |
|||||||||||
|
DN（mm） |
NPS（inch） |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
W |
Do |
H |
WT(Kg) |
|
|
PN1.0MPa |
|||||||||||||
|
40 |
11/2 |
106 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
160 |
140 |
10 |
||
|
50 |
2 |
108 |
160 |
125 |
100 |
3 |
20 |
4-Φ18 |
200 |
160 |
12 |
||
|
65 |
11/2 |
112 |
180 |
145 |
120 |
3 |
20 |
4-Φ18 |
250 |
165 |
14 |
||
|
80 |
3 |
114 |
195 |
160 |
135 |
3 |
22 |
4-Φ18 |
250 |
170 |
16 |
||
|
100 |
4 |
127 |
215 |
180 |
155 |
3 |
22 |
8-Φ18 |
300 |
180 |
18 |
||
|
125 |
5 |
140 |
245 |
210 |
185 |
3 |
24 |
8-Φ18 |
300 |
275 |
20 |
||
|
150 |
6 |
140 |
280 |
240 |
210 |
3 |
24 |
8-Φ23 |
200 |
295 |
38 |
||
|
200 |
8 |
152 |
335 |
295 |
265 |
3 |
26 |
8-Φ23 |
200 |
320 |
74 |
||
|
250 |
10 |
250 |
390 |
350 |
320 |
3 |
28 |
12-Φ23 |
240 |
385 |
105 |
||
|
300 |
12 |
270 |
440 |
400 |
368 |
3 |
28 |
12-Φ23 |
240 |
390 |
142 |
||
|
350 |
14 |
290 |
500 |
460 |
428 |
4 |
30 |
16-Φ23 |
240 |
460 |
179 |
||
|
400 |
16 |
310 |
565 |
515 |
482 |
4 |
32 |
16-Φ25 |
280 |
510 |
220 |
||
|
450 |
18 |
330 |
615 |
565 |
532 |
4 |
32 |
20-Φ25 |
280 |
540 |
268 |
||
|
500 |
20 |
350 |
380 |
620 |
585 |
4 |
34 |
20-Φ25 |
320 |
570 |
378 |
||
|
600 |
24 |
390 |
780 |
725 |
685 |
4 |
36 |
20-Φ30 |
320 |
660 |
608 |
||
|
700 |
28 |
430 |
895 |
840 |
800 |
5 |
40 |
24-Φ30 |
360 |
710 |
1050 |
||
|
800 |
32 |
470 |
1010 |
950 |
905 |
5 |
44 |
24-Φ34 |
360 |
780 |
1320 |
||
|
900 |
36 |
510 |
1110 |
1050 |
1005 |
5 |
46 |
28-Φ34 |
380 |
885 |
1795 |
||
|
1000 |
40 |
550 |
1220 |
1160 |
1115 |
5 |
50 |
28-Φ34 |
400 |
990 |
1900 |
||
|
PN1.6MPa |
|||||||||||||
|
40 |
11/2 |
106 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
200 |
140 |
10 |
||
|
50 |
2 |
108 |
160 |
125 |
100 |
3 |
20 |
4-Φ48 |
200 |
160 |
12 |
||
|
65 |
11/2 |
112 |
180 |
145 |
120 |
3 |
20 |
4-Φ18 |
250 |
165 |
13 |
||
|
80 |
3 |
114 |
195 |
160 |
135 |
3 |
22 |
8-Φ18 |
250 |
170 |
14 |
||
|
100 |
4 |
127 |
215 |
180 |
155 |
3 |
24 |
8-Φ18 |
300 |
180 |
16 |
||
|
125 |
5 |
140 |
245 |
210 |
185 |
3 |
26 |
8-Φ18 |
300 |
275 |
18 |
||
|
150 |
6 |
140 |
280 |
240 |
210 |
3 |
28 |
8-Φ23 |
200 |
295 |
42 |
||
|
200 |
8 |
152 |
335 |
295 |
265 |
3 |
30 |
12-Φ23 |
200 |
320 |
78 |
||
|
250 |
10 |
250 |
405 |
355 |
320 |
3 |
32 |
12-Φ25 |
240 |
385 |
120 |
||
|
300 |
12 |
270 |
460 |
410 |
375 |
4 |
34 |
12-Φ25 |
240 |
390 |
145 |
||
|
350 |
14 |
290 |
520 |
470 |
435 |
4 |
38 |
16-Φ25 |
240 |
460 |
202 |
||
|
400 |
16 |
310 |
580 |
525 |
485 |
4 |
40 |
16-Φ30 |
280 |
510 |
235 |
||
|
450 |
18 |
330 |
640 |
585 |
545 |
4 |
44 |
20-Φ30 |
280 |
540 |
368 |
||
|
500 |
20 |
350 |
705 |
650 |
608 |
4 |
46 |
20-Φ34 |
320 |
570 |
420 |
||
|
600 |
24 |
390 |
840 |
770 |
718 |
5 |
54 |
24-Φ41 |
320 |
660 |
750 |
||
|
700 |
28 |
430 |
910 |
840 |
788 |
5 |
54 |
24-Φ41 |
360 |
710 |
1028 |
||
|
800 |
32 |
470 |
1020 |
950 |
898 |
5 |
54 |
24-Φ41 |
380 |
780 |
1690 |
||
|
900 |
36 |
510 |
1120 |
1050 |
998 |
5 |
54 |
28-Φ41 |
400 |
885 |
1815 |
||
|
1000 |
40 |
550 |
1255 |
1170 |
1110 |
5 |
60 |
28-Φ48 |
500 |
990 |
2050 |
||
|
PN2.5MPa |
|||||||||||||
|
40 |
11/2 |
106 |
145 |
85 |
3 |
18 |
4-Φ18 |
200 |
140 |
11 |
|||
|
50 |
2 |
108 |
160 |
100 |
3 |
20 |
4-Φ18 |
200 |
160 |
13 |
|||
|
65 |
11/2 |
112 |
180 |
120 |
3 |
22 |
8-Φ18 |
250 |
165 |
14 |
|||
|
80 |
3 |
114 |
195 |
135 |
3 |
22 |
8-Φ18 |
250 |
170 |
16 |
|||
|
100 |
4 |
127 |
230 |
160 |
3 |
24 |
8-Φ23 |
300 |
180 |
18 |
|||
|
125 |
5 |
140 |
270 |
188 |
3 |
28 |
8-Φ25 |
300 |
275 |
20 |
|||
|
150 |
6 |
140 |
300 |
218 |
3 |
30 |
8-Φ25 |
240 |
295 |
48 |
|||
|
200 |
8 |
152 |
360 |
278 |
3 |
34 |
12-Φ25 |
240 |
320 |
88 |
|||
|
250 |
10 |
250 |
425 |
332 |
3 |
36 |
12-Φ30 |
280 |
385 |
145 |
|||
|
300 |
12 |
270 |
485 |
390 |
4 |
40 |
16-Φ30 |
280 |
390 |
157 |
|||
|
350 |
14 |
290 |
550 |
448 |
4 |
44 |
16-Φ34 |
320 |
460 |
222 |
|||
|
400 |
16 |
310 |
610 |
505 |
4 |
48 |
16-Φ34 |
320 |
510 |
353 |
|||
|
450 |
18 |
330 |
660 |
555 |
4 |
50 |
20-Φ34 |
360 |
540 |
405 |
|||
|
500 |
20 |
350 |
730 |
610 |
4 |
52 |
20-Φ41 |
360 |
570 |
448 |
|||
|
600 |
24 |
390 |
840 |
718 |
5 |
56 |
20-Φ41 |
380 |
660 |
795 |
|||
