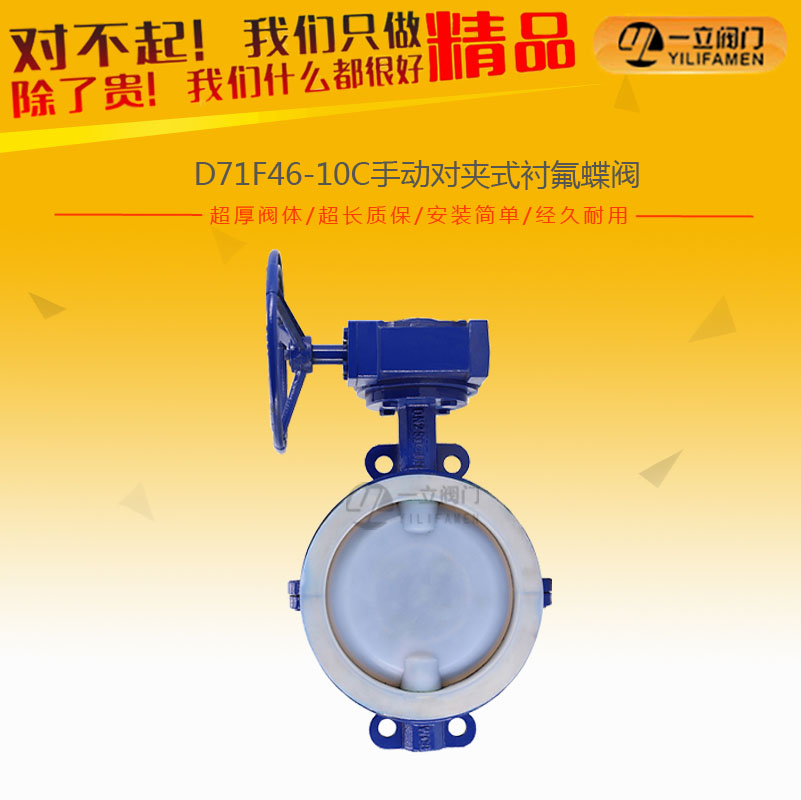

D71F46-10C襯氟蝶閥

  • 產品概述： D71F46對夾式防腐蝕襯氟蝶閥采用對分兩片閥體組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥座與襯塑蝶板與介質接觸,產品可承受除熔融堿金屬和元素氟外的其他介質
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品概述：
D71F46對夾(jia)式防腐蝕襯氟蝶閥(fa)(fa)采(cai)用對分兩片閥(fa)(fa)體組合,閥(fa)(fa)座(zuo)與(yu)閥(fa)(fa)體內襯一體化(hua),閥(fa)(fa)門工作時,只有全塑(su)閥(fa)(fa)座(zuo)與(yu)襯塑(su)蝶板與(yu)介(jie)質接觸,產品(pin)可承(cheng)受(shou)“除熔融(rong)堿金屬和元(yuan)素氟”外的(de)(de)其他介(jie)質腐蝕,其中D71F46閥(fa)(fa)桿與(yu)蝶板（鍛）為一體,表面均(jun)勻包覆一層FEP。閥(fa)(fa)體通(tong)道內表面光滑(hua),流(liu)體阻力小,CV值(zhi)高,流(liu)通(tong)能力強,扭矩適(shi)中,采(cai)用四級密封結構并(bing)在密封面外配以耐(nai)溫(wen)的(de)(de)SI橡膠的(de)(de)彈性(xing)襯墊(dian)閥(fa)(fa)座(zuo),達到(dao)介(jie)質的(de)(de)無泄漏。



結(jie)構特點：

1、襯(chen)氟(fu)對(dui)夾蝶閥具有結(jie)構簡單(dan)、體積(ji)小、重量(liang)輕、材料耗用(yong)省(sheng)，安裝(zhuang)尺寸小，開關迅速、90°往復回轉，驅動(dong)力矩小等特點，用(yong)于截斷、接(jie)通、調節管路(lu)中的(de)介質，具有良好的(de)流體控(kong)制特性和關閉(bi)密(mi)封性能。

2、襯氟(fu)對夾(jia)蝶閥可(ke)以運送高腐(fu)蝕介(jie)質，在管(guan)道(dao)口(kou)積存(cun)液體 少。低(di)壓下，可(ke)以實現良好的密(mi)封。調(diao)節性能(neng)好。

3、蝶板的流(liu)線形設計，使流(liu)體阻力損(sun)失(shi)小，可謂(wei)是一種節能型產品(pin)。

4、閥(fa)桿(gan)為(wei)通桿(gan)結構，經(jing)過(guo)調質處(chu)理，有(you)良好的綜合力學性(xing)能和抗(kang)腐(fu)蝕性(xing)，抗(kang)擦傷(shang)性(xing)。襯氟對夾蝶閥(fa)啟閉時閥(fa)桿(gan)只作旋轉運動(dong)而不作升降運行，閥(fa)桿(gan)的填料不易破壞，密封可靠。與蝶板錐(zhui)銷固定，外(wai)伸端為(wei)防沖出型設計，以免在閥(fa)桿(gan)與蝶板連(lian)接處(chu)意(yi)外(wai)斷裂時閥(fa)桿(gan)崩出。


對夾(jia)式襯(chen)氟蝶(die)閥的(de)類型：
其基本類型有兩種,即D71F4和D71F46(中線)以及D71F4和D71F46(偏心)全襯里型對夾式蝶閥,采用對分兩片閥式組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥座與襯塑蝶板與介質接觸,產品可承受"除熔融堿金屬和元素氟"外的任何介質腐蝕,其中D71F4閥桿也蝶板為一體,表面均勻包裹一層FEP.閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面處配以耐溫抗老化SI橡膠的彈性襯墊閥座,完全達到介質的零泄露;有上述型號擴展而成的D71F和D41F型法蘭連接閥體全襯里,蝶板為不銹鋼的襯里型蝶閥。

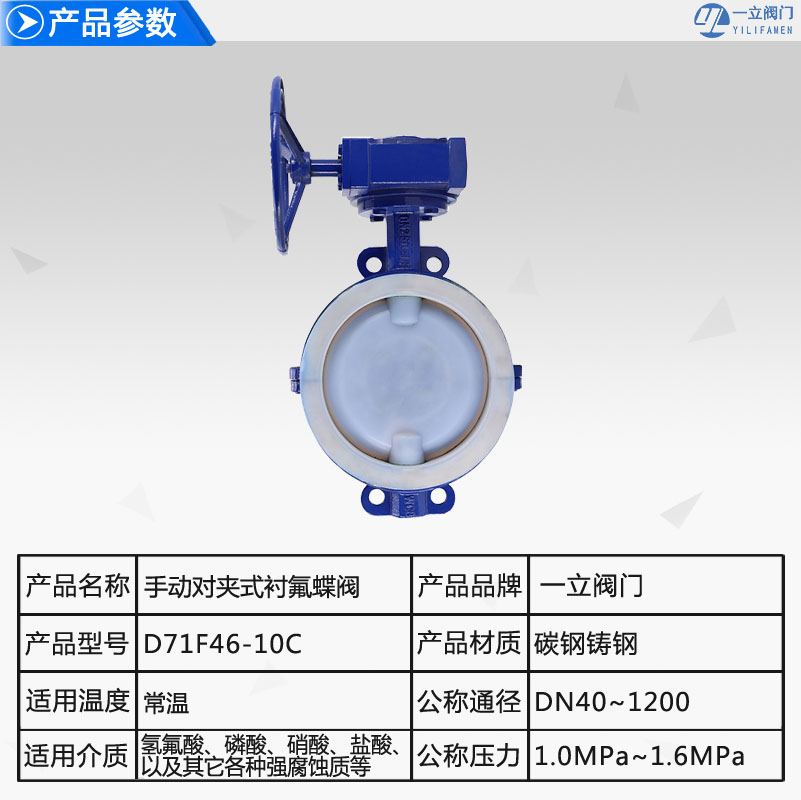

性能參數：

型號

公稱(cheng)壓力PN(MPa)

殼體試驗壓力(MPa)

密封(feng)試(shi)驗壓(ya)力(MPa)

工作溫度(℃)

適用(yong)介(jie)質

D71F46-10

1.0

1.5

1.1

-20～180

 硫(liu)酸、氫(qing)氟酸、磷酸、硝酸鹽(yan)酸、各種有(you)機酸、有(you)機溶劑(ji)、強(qiang)氧(yang)化(hua)劑(ji)以及其(qi)它(ta)各種強(qiang)腐(fu)蝕質

D71F46-16

1.6

2.4

1.76

-20～180

D371F46-10

1.0

1.5

1.1

-20～150

D371F46-16

1.6

2.4

1.76

-20～150

產品名稱
D71F46對夾式襯氟蝶閥
產品型號
D71F46
公稱通徑
DN40-1200
壓力范圍
1.6MPa
閥體材質
鑄鐵、鑄鋼、不銹鋼

基本型號說明：

手
動

DA71F/P 半(ban)襯

蝸
輪
傳
動

DA371F/P 半(ban)襯

DA71F3 全(quan)襯里

DA371F3 全襯里

DA71F4 全(quan)襯(chen)里

DA371F4 全襯里

DA71F46 全襯里(li)

DA371F46 全(quan)襯里

氣
動

DA671F/P 半襯

電
動

DA971F/P 半襯

DA671F3 全襯(chen)里(li)

DA971F3 全襯里

DA671F4 全襯里

DA971F4 全襯里(li)

DA671F46 全襯里

DA971F46 全襯里(li)

技術(shu)規范(fan)：

設(she)計標準

GB12238

結構長(chang)度

GB12221

法蘭(lan)標準

JB/T79-94

GB9113.1-26

檢驗(yan)試驗(yan)

GB/T13927

驅動方式

蝸輪、手動(dong)、電動(dong)、氣動(dong)

主要零件材(cai)料：

零件(jian)名(ming)稱

材料

上下(xia)閥體

鑄鐵(tie)、鑄鋼、不銹鋼、襯F46、F3

閥座

鑄鋼

帶桿(gan)蝶板

鑄鋼、不銹(xiu)鋼、襯F46、F3

填料

F4

襯墊

硅橡膠

蝸輪手柄

球(qiu)墨鑄鐵

連接尺寸：

公稱通(tong)經

L

D

D1

D2

f



Z-φd

DN(mm)

NPS(inch)

PN1.0MPa

40

3/2

33

145

110

85

3

18

4-φ18

50

2

43

160

125

100

3

20

4-φ18

65

5/2

46

180

145

120

3

20

4-φ18

80

3

49

195

160

135

3

22

4-φ18

100

4

56

215

180

155

3

22

8-φ16

125

5

64

245

210

185

3

24

8-φ18

150

6

70

280

240

210

3

24

8-φ23

200

8

71

335

295

265

3

26

8-φ23

250

10

76

390

350

320

3

28

12-φ23

300

12

83

440

400

368

4

28

12-φ23

350

14

92

500

460

428

4

30

16-φ23

400

16

102

565

515

482

4

32

16-φ25

450

18

114

615

565

532

4

32

20-φ25

500

20

127

670

620

585

4

34

20-φ25

600

24

154

780

725

685

5

36

20-φ30

700

28

165

895

840

800

5

40

24-φ30

800

32

190

1010

950

905

5

44

24-φ34

900

36

203

1110

1050

1005

5

46

28-φ34

1000

40

216

1220

1160

1115

5

50

28-φ34

1200

48

254

1450

1380

1325

5

56

32-φ41

PN1.6MPa

40

3/2

33

145

110

85

3

18

4-φ18

50

2

43

160

125

100

3

20

4-φ18

65

5/2

46

180

145

120

3

20

4-φ18

80

3

49

195

160

135

3

22

8-φ18

100

4

56

215

180

155

3

24

8-φ18

125

5

64

245

210

185

3

26

8-φ18

150

6

70

280

240

210

3

28

8-φ23

200

8

71

335

295

265

3

30

12-φ23

250

10

76

405

355

320

3

32

12-φ25

300

12

83

460

410

375

4

34

12-φ25

350

14

92

520

470

435

4

38

16-φ25

400

16

102

580

525

485

4

40

16-φ30

450

18

114

640

585

545

4

44

20-φ30

500

20

127

705

650

608

4

46

20-φ34

600

24

154

840

770

718

5

54

20-φ41

700

28

165

910

840

788

5

54

24-φ41

800

32

190

1020

950

898

5

54

24-φ41

900

36

203

1120

1050

998

5

54

28-φ41

1000

40

216

1255

1170

1110

5

60

28-φ48

使用(yong)范圍及用(yong)途(tu)：
對夾式襯氟蝶(die)(die)閥(fa)(fa)適用于發(fa)生爐、煤氣、天然(ran)氣、液(ye)化(hua)石油氣、城市煤氣、冷熱空氣、化(hua)工(gong)(gong)冶煉和(he)發(fa)電環保等工(gong)(gong)程系統中輸(shu)送各(ge)種腐蝕(shi)性(xing)、非腐蝕(shi)性(xing)流體介質的(de)管道上，用于調節(jie)(jie)和(he)截斷介質的(de)流動。用途:蝶(die)(die)閥(fa)(fa)是指關閉(bi)(bi)件(jian)閥(fa)(fa)瓣(ban)或(huo)蝶(die)(die)板為圓盤(pan)，圍繞閥(fa)(fa)軸旋轉來(lai)達(da)到開(kai)啟(qi)與(yu)關閉(bi)(bi)的(de)一(yi)種閥(fa)(fa)，在管道上主要起切斷和(he)節(jie)(jie)流用。蝶(die)(die)閥(fa)(fa)啟(qi)閉(bi)(bi)件(jian)是一(yi)個圓盤(pan)形的(de)蝶(die)(die)板，在閥(fa)(fa)體內繞其自(zi)身的(de)軸線旋轉，從而達(da)到啟(qi)閉(bi)(bi)或(huo)調節(jie)(jie)的(de)目的(de)。蝶(die)(die)閥(fa)(fa)全開(kai)到全關通(tong)常是小于90° ，蝶(die)(die)閥(fa)(fa)和(he)蝶(die)(die)桿本(ben)身沒有(you)自(zi)鎖能(neng)力，為了蝶(die)(die)板的(de)定(ding)位(wei)，要在閥(fa)(fa)桿上加裝蝸輪減(jian)速器(qi)。采用蝸輪減(jian)速器(qi)，不僅可以使蝶(die)(die)板具有(you)自(zi)鎖能(neng)力，使蝶(die)(die)板停止在任意(yi)位(wei)置上，還能(neng)改善閥(fa)(fa)門的(de)操作性(xing)能(neng)。
