產品概述：

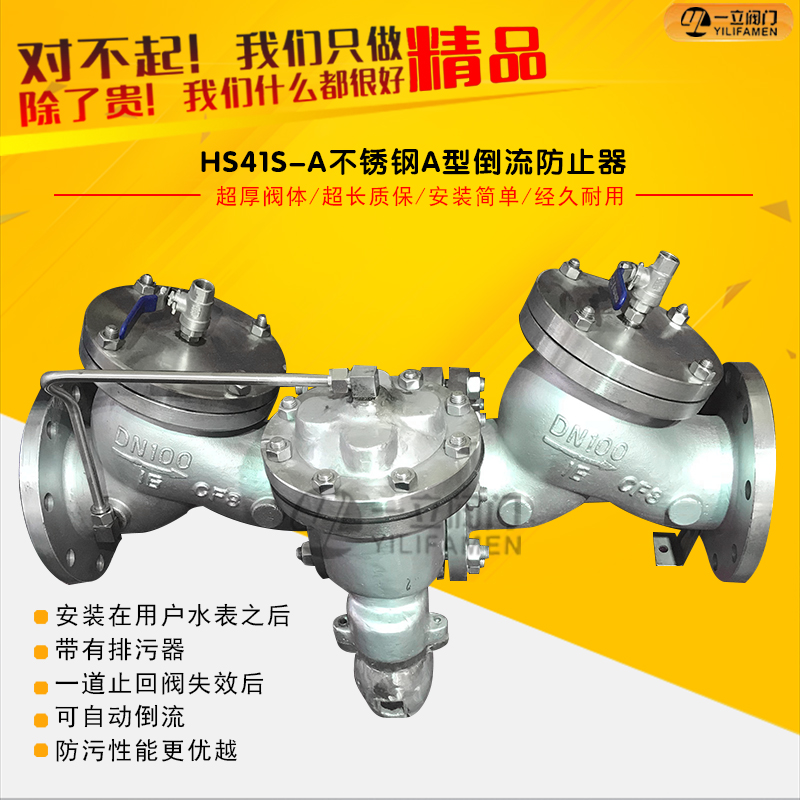

HS41X-16-A 安全型防污隔斷閥在普通型基礎上中間加排水器，這樣即使二只止回閥密封同時破壞，其他也能起到防止回流污染的作用。


（1）正常供水：
①清潔市政生活水從第一級止回閥經過排水器到第二級止回閥出口向用戶供水，第一級止回閥進口高壓水通過高壓軟管進入排水器隔膜上腔，而閣膜下腔與第一級止回閥出口(第二級止回閥進口)相通，由于其存在一定的壓差，推動閥瓣下移，排水器關閉，防止隔斷閥正常供水;
②當閥后管路無用戶，水靜止。如進口壓力保持不變，其前后存在壓差，排水器仍呈關閉狀態。
c。如進口壓力下降，共前后壓差下降到一定值時，彈簧推動閥瓣向上，排水器又開啟泄壓，泄壓到與進口壓力恢復一定壓差時，排水器又關閉。
（2）密封失靈時：
防污隔斷閥之后管網壓力升高，超過閥前進口壓力時，如第二止回閥密封完好無滲漏，高壓水不會倒流，排水器隔膜上下保持原來壓差，排水器關閉，不泄壓。當第二級止回閥密封破壞產生滲漏，地二級止回閥之前壓力升高，造成排水器個膜上下壓力并減小，排水器打開，排水泄壓;此時，如第一級止回閥同時密封被破壞，有于第二級止回閥倒流回的高壓水已泄壓減壓，故不會倒流地一級止會閥。
（3）如供水(shui)(shui)(shui)過程中供水(shui)(shui)(shui)壓力(li)不斷下(xia)降，則排(pai)(pai)(pai)(pai)(pai)水(shui)(shui)(shui)器(qi)(qi)隔(ge)膜上部(bu)壓力(li)下(xia)降，安全(quan)排(pai)(pai)(pai)(pai)(pai)水(shui)(shui)(shui)器(qi)(qi)控制彈簧(huang)推動閥芯打開排(pai)(pai)(pai)(pai)(pai)水(shui)(shui)(shui)器(qi)(qi)排(pai)(pai)(pai)(pai)(pai)水(shui)(shui)(shui)。當進口壓力(li)下(xia)降至(zhi)零或負(fu)壓時，排(pai)(pai)(pai)(pai)(pai)水(shui)(shui)(shui)器(qi)(qi)完全(quan)打開，水(shui)(shui)(shui)排(pai)(pai)(pai)(pai)(pai)出(chu)，空氣從(cong)排(pai)(pai)(pai)(pai)(pai)水(shui)(shui)(shui)器(qi)(qi)進真空腔，從(cong)而(er)防止產生虹(hong)吸倒流現象。

技術參數：


使用壓力:1.6Mpa
使用介質:水
介質溫(wen)度:<=60℃

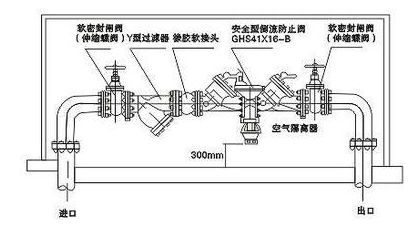

安裝要求及示意(yi)圖：

①防污隔斷閥必須(xu)水(shui)平(ping)安裝(zhuang)，安裝(zhuang)地(di)點環境(jing)應清(qing)潔，有足夠的維護空(kong)間(jian)，安全排水(shui)器或(huo)（空(kong)氣隔阻器）出口離(li)地(di)面主度大于300mm，并不(bu)被水(shui)或(huo)雜物所淹(yan)沒(mei)。

②安裝地域應設排水設施。
