安全閥
您的位置：主頁 > 產品中心 > 安全閥 >
prevnext

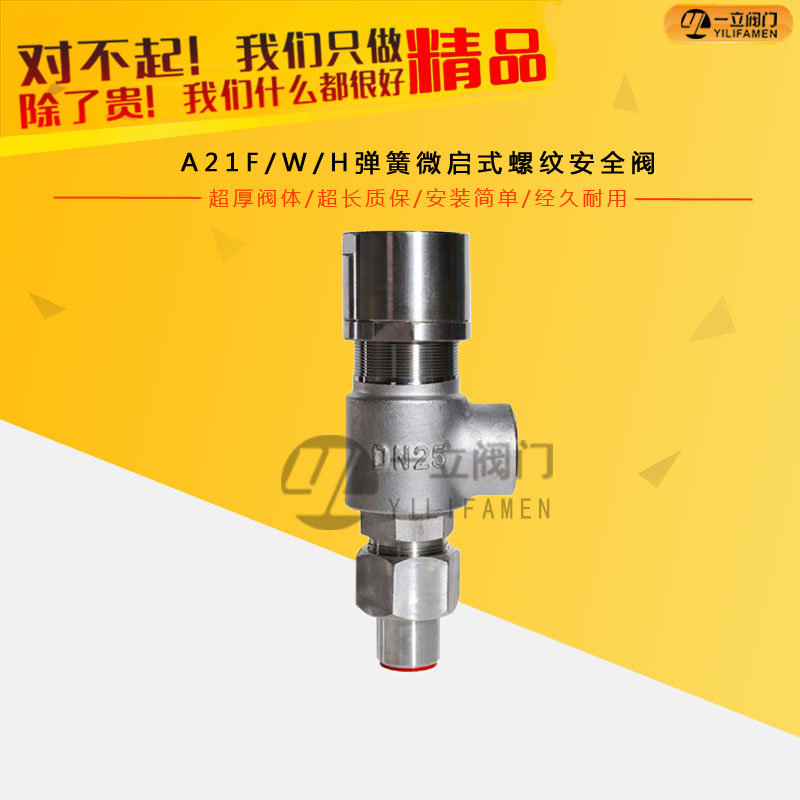

A21F/W/H彈簧微啟式螺紋安全閥

  • 產品用途： 彈簧微啟式螺紋安全閥是一種用于無毒無害及非易燃易爆氣體或液體介質的管道及容器等設備作為超壓保護的最終安全保護裝置，該類型安全閥采用彈簧直接載荷式，螺紋連
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品(pin)簡介：

A21H彈簧微啟式外螺(luo)紋安全閥適(shi)(shi)用(yong)于工作(zuo)溫(wen)度(du)≤200℃的(de)空氣(qi)、氨、石油汽 等介質(zhi)的(de)設備(bei)(bei)或(huo)管路(lu)上(shang)。A21W-P、R型適(shi)(shi)用(yong)于溫(wen)度(du)≤200℃有腐蝕性的(de)氣(qi)體或(huo)液(ye)體的(de)設備(bei)(bei)或(huo)管路(lu)上(shang)，作(zuo)為(wei)超壓(ya)保護(hu)裝置。KA21Y型適(shi)(shi)用(yong)于溫(wen)度(du)≤100℃的(de)液(ye)化石油汽等。
A21F（四氟軟密封）、A21W彈簧微啟式外螺紋安全閥適用于工作溫度≤200℃的空氣、氨、石油氣等介質的設備或管路上。A21W-P、R型適用于溫度≤200℃有腐蝕性的氣體或液體的設備或管路上，作為超壓保護裝置。KA21Y型適用于溫度≤100℃的液化石油氣等。

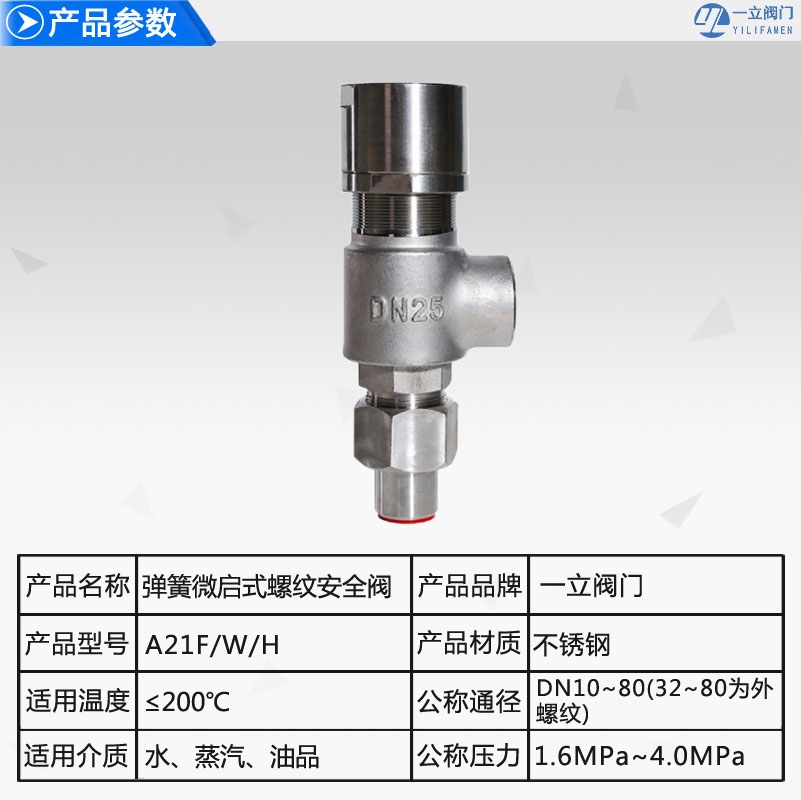

產品參數：

產品名稱
A21F/W/H彈簧微啟式安全閥
產品型號
A21F、A21W、A21H
公稱通徑
DN15-25mm
壓力范圍
1.6MPa-16.0MPa
閥體材質
鑄鋼、鍛鋼、不銹鋼

螺紋安全閥型號(hao)：A21H A21W A21F

螺紋安(an)全閥(fa)公稱通徑：10MM-50MM

螺(luo)紋安全閥使用壓力：1.6MPA-32MPA

 螺紋(wen)安全閥(fa) 連接(jie)方式：外螺紋(wen)連接(jie)

螺(luo)紋安全閥形式：彈簧式

螺紋安全(quan)閥(fa)主要功能：泄壓保護作用(yong)

螺紋安全閥使(shi)用介質：水.油(you)品.蒸汽

螺紋安全閥(fa) 材質(zhi)：鑄鋼.不銹鋼

螺(luo)紋安全閥 標準：機械部標準或定(ding)做非標

零部件材料：
NO. 零件名稱 A21H-C/A21F材料 A21W-P/A21F-P材料 A21Y-R材料
1 管接頭 20 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
2 管接頭螺母 35 2Cr13 1Cr18Ni9Ti
3 閥座 35 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 閥體 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 閥瓣 2Cr13/2Cr13+PTFE 1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE 1Cr18Ni12Mo2Ti
6 彈簧座 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
7 彈簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
8 鎖緊螺母 Q235-A 2Cr13 1Cr18Ni9Ti
9 彈簧導向墊 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
10 調節螺母 Q235-A 2Cr13 1Cr18Ni12Mo2Ti
? 密封面材料 "Y"型堆焊Co基硬質合金,"H"型堆焊D507,"W"型為閥門本體

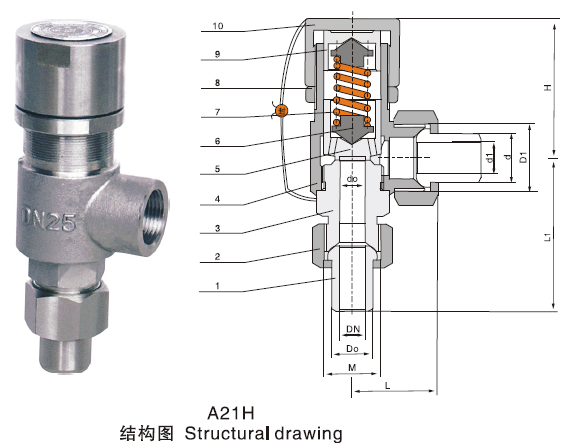

結構圖：


外形尺寸和連接尺寸：

型號 公稱通徑 do d Do M d1 D1 L L1 ≈H
KA21-16C
A21H-16C
A21H-40
A21W-16P
A21W-40P
KA21-16P		 15 12 15 20 M27×1.5 G1/2" 30 35 81 66
20 16 20 25 M33×1.5 G3/4" 34 40 87 68
25 18 25 31 M39×1.5 G1" 40 52 100 105
A21Y-64
A21Y-64P
A21Y-100
A21Y-100P		 15 10 15 25 M39×1.5 G1" 44 52 100 66
20 10 20 31 M39×1.5 G1" 44 52 100 68
25 12 25 31 M39×1.5 G1" 44 52 100 105
A21W-160/160P 15 8 20 / M24×2 G1" 44 52 100 261
20 8 25 / M33×2 G1" 44 52 100 261
25 8 28 / M36×2 G1" 44 52 100 285

產品用途：
        彈簧微啟式螺紋安全閥是一種用于無毒無害及非易燃易爆氣體或液體介質的管道及容器等設備作為超壓保護的最終安全保護裝置，該類型安全閥采用彈簧直接載荷式，螺紋連接，閥蓋封閉式結構。

產品特點：
1、整定壓力偏差小，可達±3%
3、啟閉壓差≤15%
4、選用優質的彈簧鋼，保證彈簧的壽命和穩定性
5、平面結構的閥瓣和閥座易于維修和重新加工



咨詢：A21F/W/H彈簧微啟式(shi)螺(luo)紋安全閥
